المبادل الحراري الصفائحي

Plate Heat Exchanger

يستخدم المبادل الحراري الصفائحي سلسلة من الصفائح المعدنية المموجة، يتم تجميعها باستخدام حشوات (جوانات) من NBR أو EPDM، وذلك لنقل الحرارة بين سائلين مختلفين. وتعمل القنوات المصممة خصيصًا داخل الصفائح على توليد اضطراب قوي أثناء مرور الموائع عبر المبادل الحراري، مما يحسن كفاءة انتقال الحرارة ويقلل من احتمالية تكوّن الترسبات.

يوفر هيكل الصفائح عالي الأداء أداءً حراريًا ممتازًا ضمن تصميم مدمج يوفر مساحة تركيب صغيرة. كما أن تصميمه القابل للفك يسهّل عمليات الفحص والتنظيف والصيانة، مما يجعله مناسبًا لمجموعة واسعة من أنظمة التدفئة والتبريد.

طلب عرض السعر

المميزات

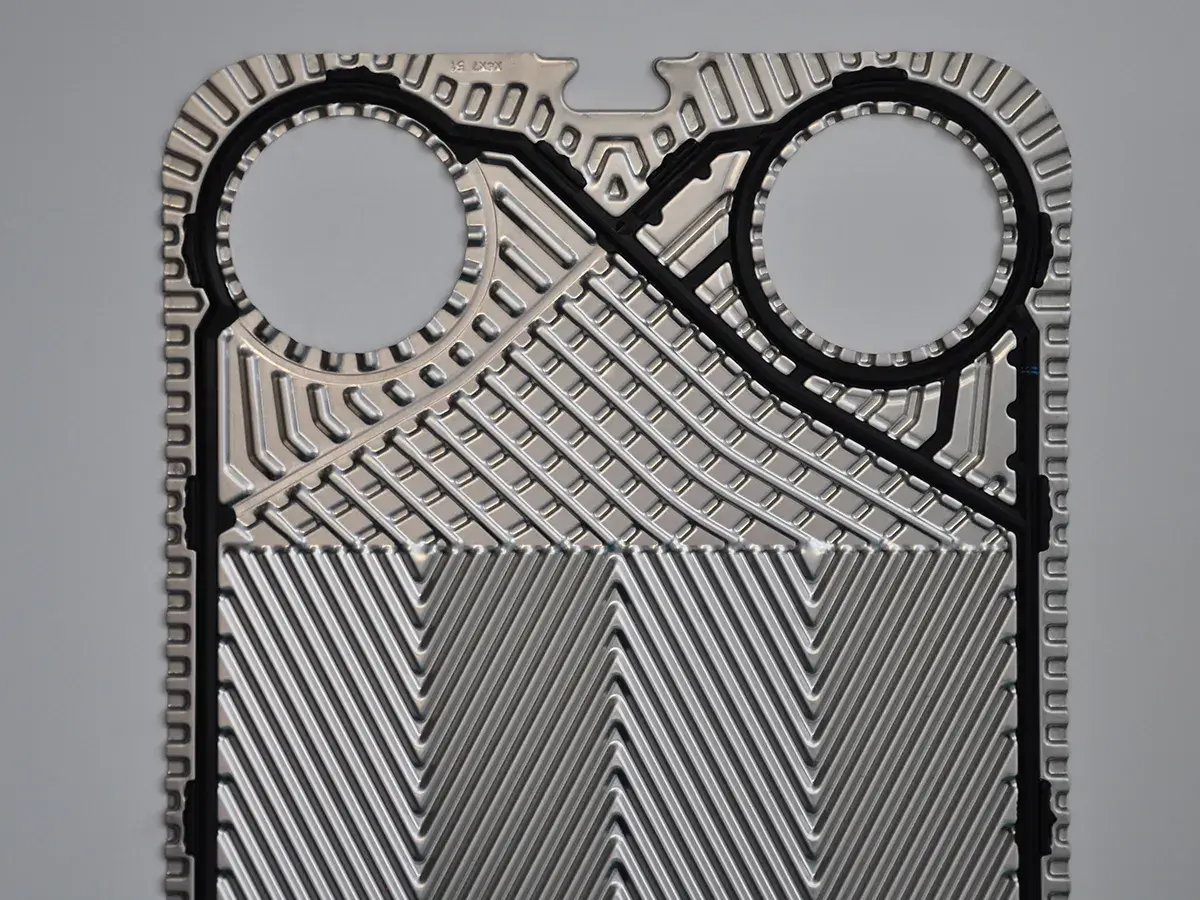

صفائح نقل حرارة مصممة خصيصًا: يعمل التصميم الفريد للنمط المموج على شكل العظمة السمكية على زيادة اضطراب تدفق السوائل وتحسين كفاءة انتقال الحرارة.
القدرة على العمل مع فرق درجات حرارة منخفضة: بفضل الحد الأدنى لفرق درجة الحرارة اللوغاريتمي المتوسط (LMTD) البالغ 5 درجة مئوية، يتكيف المبادل الحراري مع مختلف ظروف التشغيل.
هيكل مدمج: يحقق تصميم الصفائح قدرة عالية على نقل الحرارة ضمن مساحة تركيب صغيرة، مما يقلل من متطلبات مساحة التثبيت.
سهولة الصيانة: يسمح التصميم القابل للفك بإجراء عمليات التنظيف والفحص واستبدال المكونات بسهولة.
مواد مقاومة للتآكل: تتوفر صفائح نقل الحرارة من الفولاذ المقاوم للصدأ 304، والفولاذ المقاوم للصدأ 316، والتيتانيوم، لتناسب ظروف الموائع المختلفة.
تقليل الترسبات وفقدان الحرارة: يساعد تصميم القنوات المحسن على تقليل تراكم الرواسب، وفقد الضغط، وفقدان الحرارة غير الضروري.
توسعة مرنة للسعة: يمكن إضافة صفائح إضافية لزيادة قدرة نقل الحرارة وفقًا لمتطلبات النظام المستقبلية.

نطاق التخصيص

أقصى ضغط تشغيل: يصل إلى 25 بار
مساحة التبادل الحراري: تصل إلى 2400 متر مربع
حجم الوصلات: من DN32 إلى DN450
الحشوات (جوانات): Gaskets, NBR EPDM, FPM, Viton, سيليكون
الألواح:
1. المواد: الفولاذ المقاوم للصدأ AISI 304، الفولاذ المقاوم للصدأ AISI 316L، التيتانيوم
2. السُمك: 0.4 – 0.8 مم
مواد الوصلات: فولاذ كربوني مطلي بالإيبوكسي، فولاذ مقاوم للصدأ، تيتانيوم
الإطارات: فولاذ رقيق مطلي بالإيبوكسي، فولاذ مقاوم للصدأ

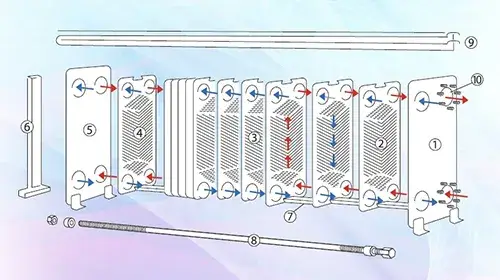

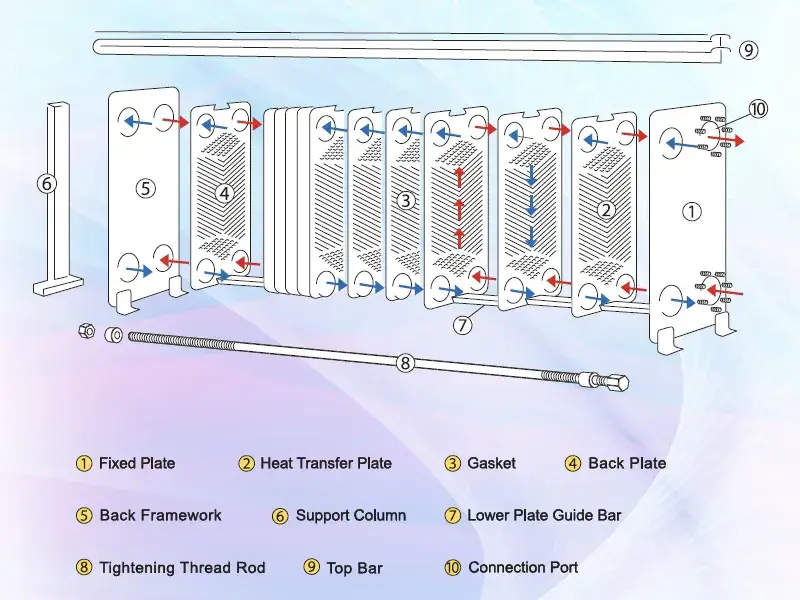

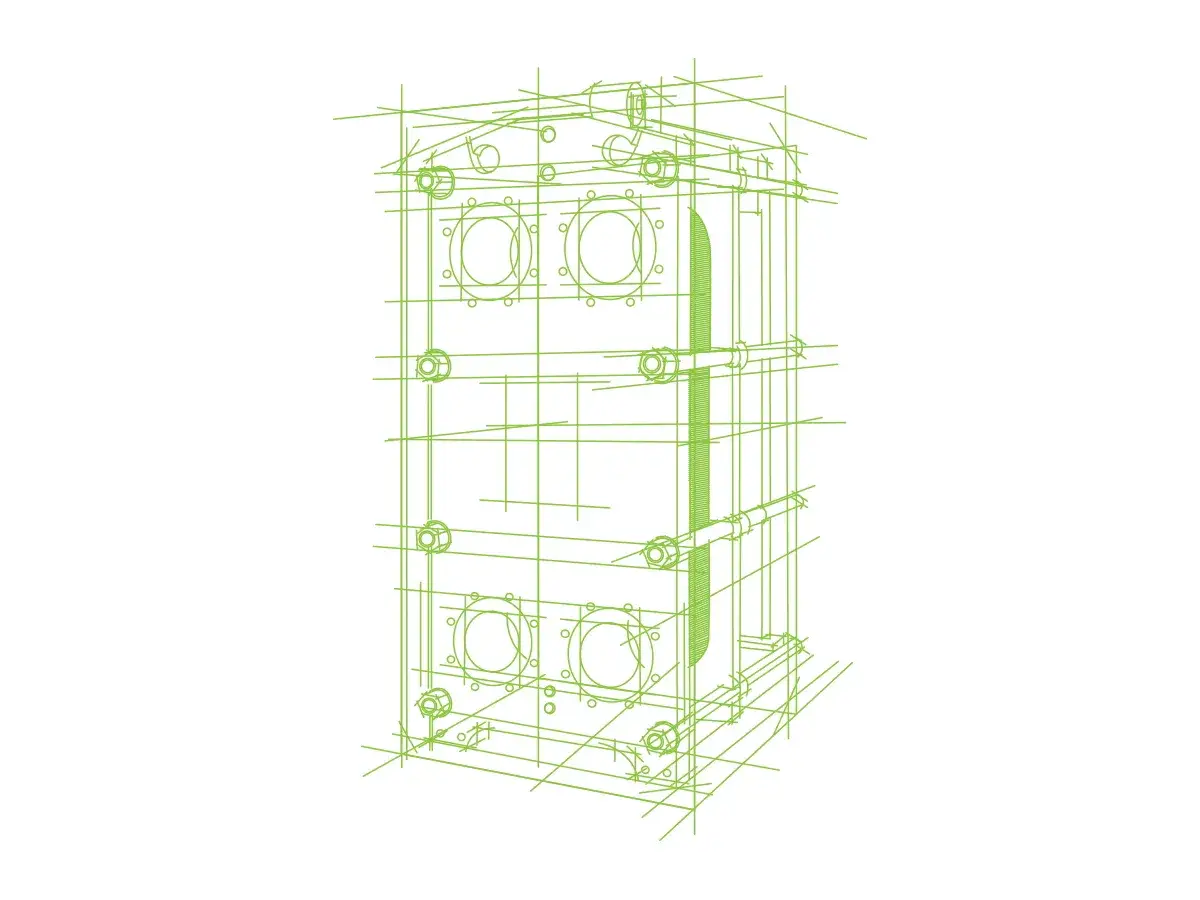

تصميم الجهاز ومبدأ العمل

لوحة ثابتة
لوحة تبادل حراري
الحشوات
لوحة خلفية
إطار خلفي
عمود الدعم
قضيب توجيه اللوح السفلي
قضيب لولبي للشد
قضيب علوي
فتحة توصيل

يتم تجميع المبادلات الحرارية ذات الألواح من طراز IES من مجموعة من لوحات التبادل الحراري التي تفصل بينها حشوات، مما يشكل قنوات مستقلة للسوائل الساخنة والباردة. يتم ضغط حزمة اللوحات داخل إطار صلب لتشكيل قنوات تدفق متوازية ذات مسارات سائلة متبادلة. يتم تثبيت اللوحة الخلفية المتحركة بواسطة قضبان شد ملولبة، مما يحافظ على حزمة اللوحات تحت ضغط مناسب. وأثناء التشغيل، يتدفق السائلان عبر قنوات منفصلة على جانبي لوحات التبادل الحراري؛ حيث تنتقل الحرارة عبر سطح اللوحة الرقيق دون حدوث تلامس مباشر بين السائلين، مما يضمن تبادلاً حرارياً فعالاً.

المواصفات

المواصفات

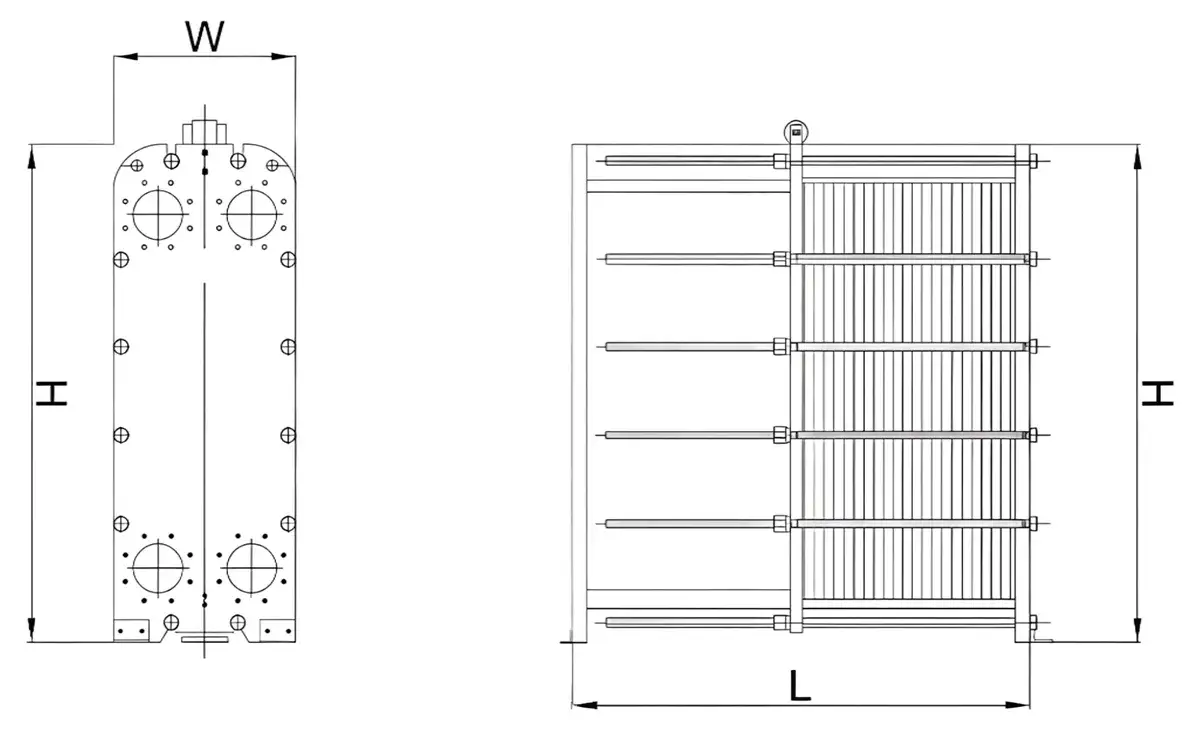

المواصفات المرجعية للمبادل الحراري الصفائحي

الطراز	حجم الوصلة	أقصى معدل تدفق	العرض (W)	الارتفاع (H)	الطول (L)
IR45	DN32	19m³/h	200mm	535mm	110–520mm
IR50	DN50	68m³/h	300mm	675mm	430–2055mm
IR80	DN50	68m³/h	300mm	995mm	430–3045mm
IR49	DN65	78m³/h	395mm	625mm	440–1045mm
IR82	DN65	78m³/h	395mm	945mm	440–1045mm
IR121	DN80	132m³/h	495mm	1625mm	435–4100mm
IR88H	DN100	184m³/h	495mm	1235mm	435–4120mm
IR88S	DN100	184m³/h	495mm	1255mm	435–4120mm
IR152	DN100	184m³/h	495mm	1905mm	435–4130mm
IR110	DN150	413m³/h	640mm	1550mm	1000–6000mm
IR150	DN150	413m³/h	610mm	1855mm	675–6240mm
IR191	DN150	413m³/h	640mm	2355mm	690–6130mm
IR231	DN150	413m³/h	640mm	1755mm	690–6125mm
IR106	DN200	735m³/h	770mm	1466mm	1300–4000mm
IR176	DN200	735m³/h	790mm	2100mm	655–6075mm
IR216	DN200	735m³/h	770mm	2505mm	655–6250mm
IR146	DN300	1653m³/h	980mm	1805mm	675–6240mm
IR187	DN300	1653m³/h	1080mm	2175mm	810–6270mm
IR251	DN300	1653m³/h	1045mm	2860mm	850–6270mm
IR315	DN300	1653m³/h	1050mm	3878mm	850–6270mm
IR260	DN350	1558m³/h	1170mm	3150mm	1990–4390mm
IR246	DN450	2575m³/h	1390mm	3010mm	3085–6585mm

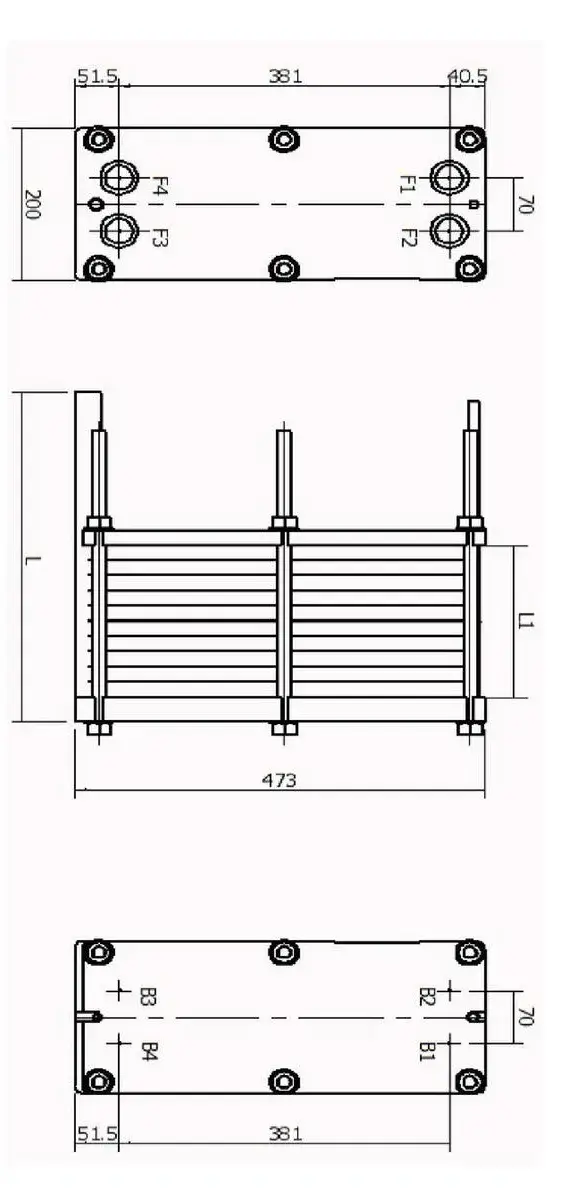

المواصفات المرجعية للمبادل الحراري الصفائحي

ضغط التصميم: 1.0 ميجا باسكال
ضغط الاختبار: 1.3 ميجا باسكال
الوزن الصافي: 50 كجم
وزن التشغيل: 55 كجم
طراز الإطار: IG16
مادة الألواح: SS316L
مادة الحشوة: EPDM مقاومة لدرجات الحرارة العالية

الجانب البارد	الجانب الساخن	التوصيلات
نوع التوصيل مقاس التوصيلة المادة تصنيف الضغط موقع المدخل موقع المخرج	مسننة DN32 SS316L PN16 F1 F4	مسننة DN32 SS316L PN16 F3 F2

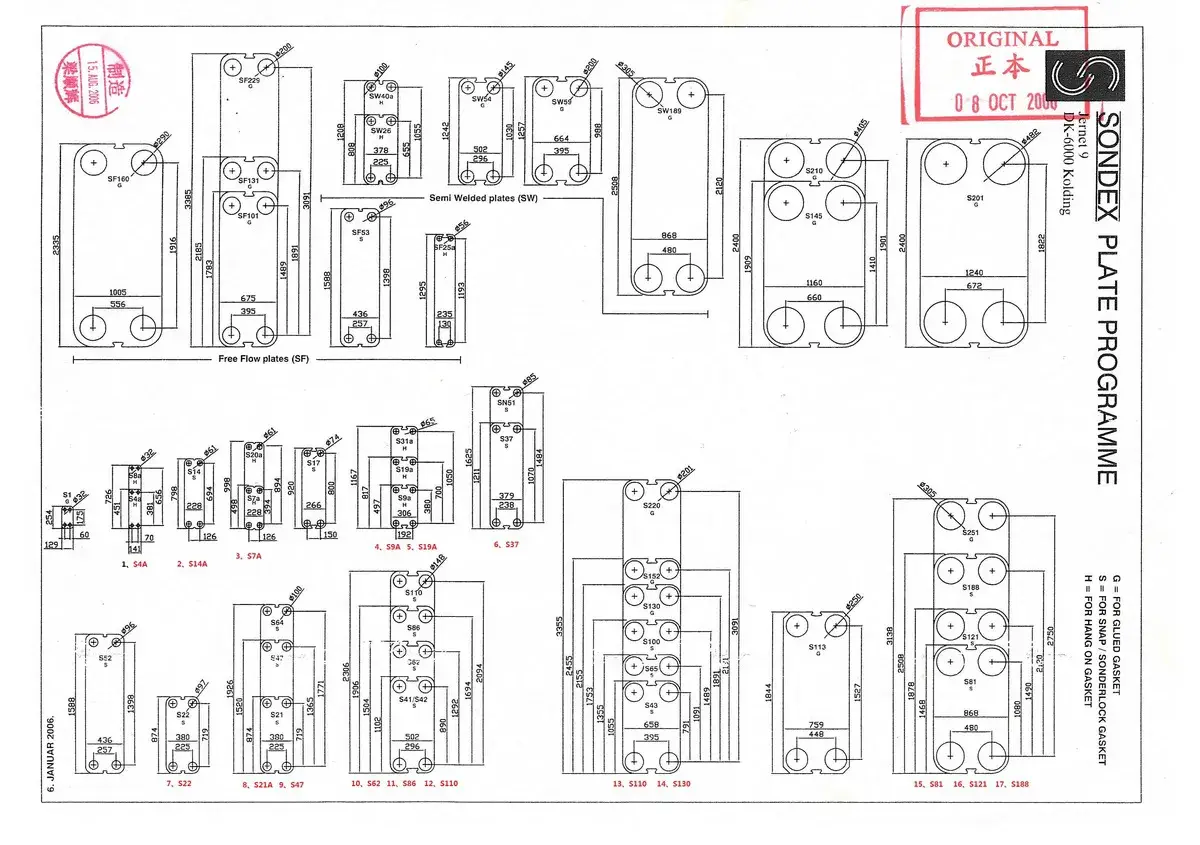

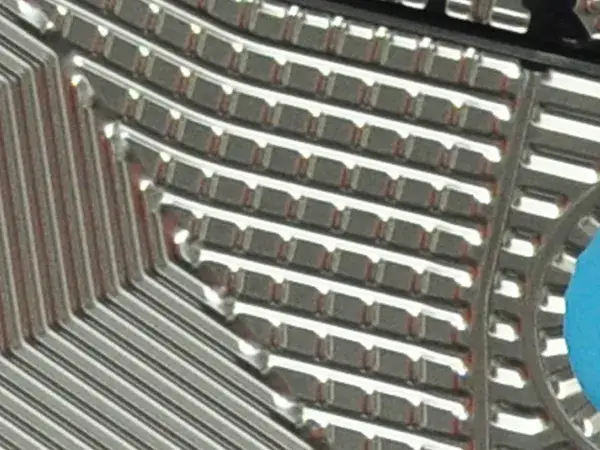

صفائح نقل الحرارة

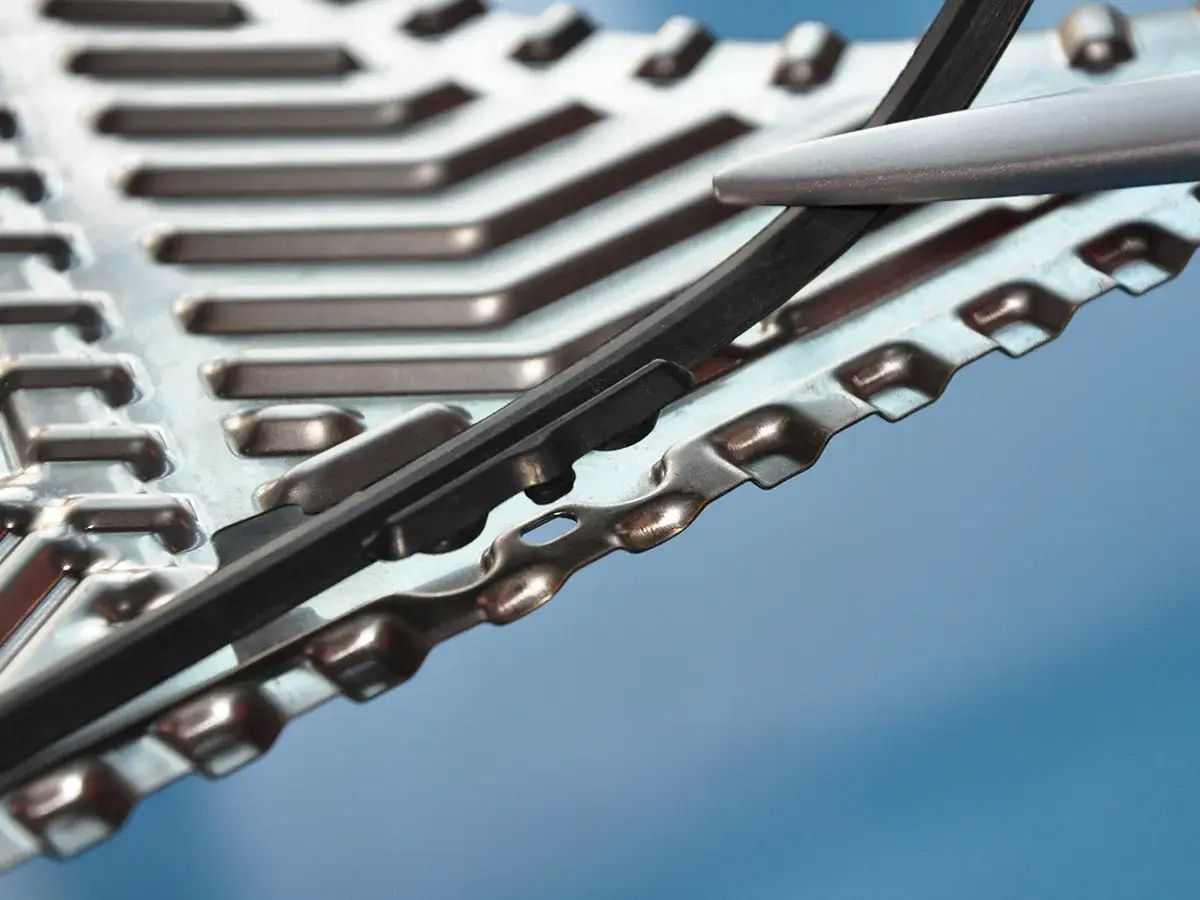

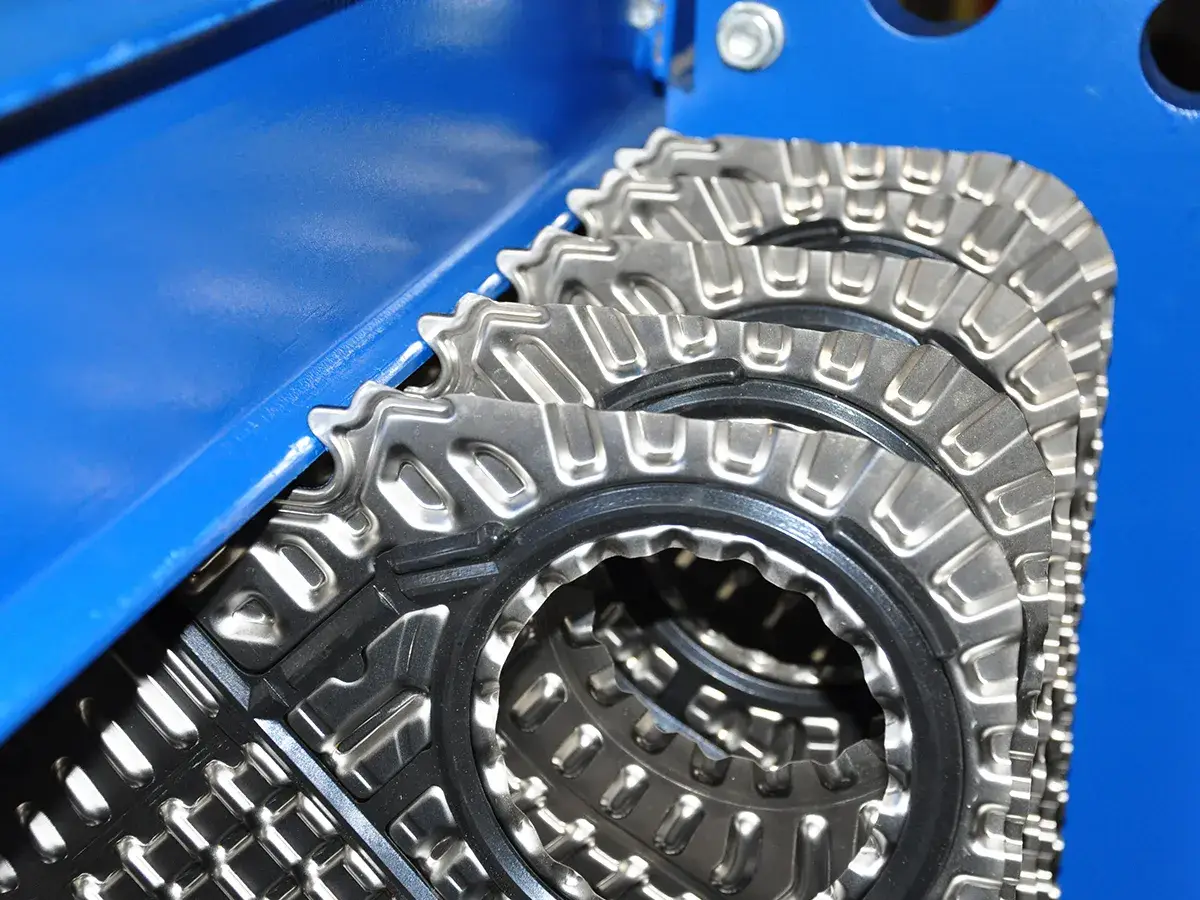

المزايا التقنية

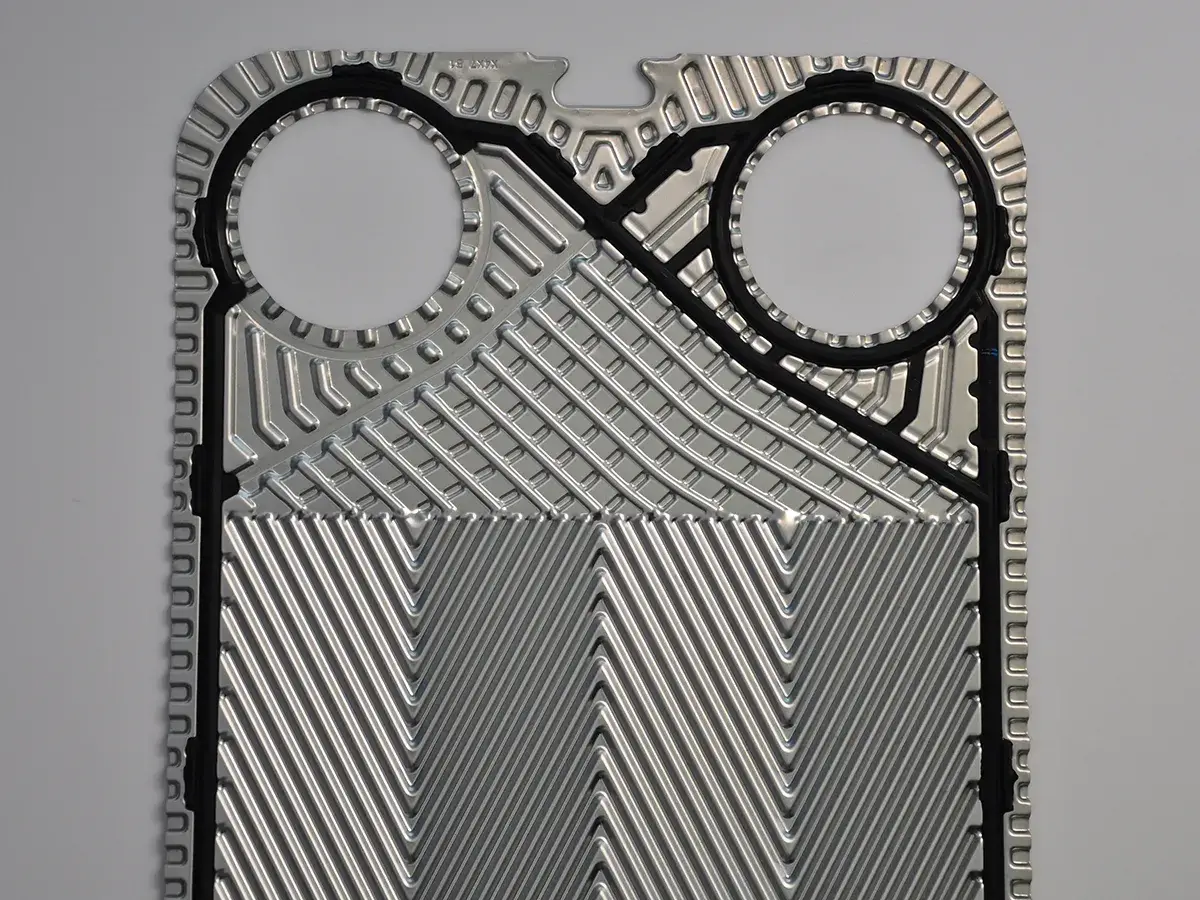

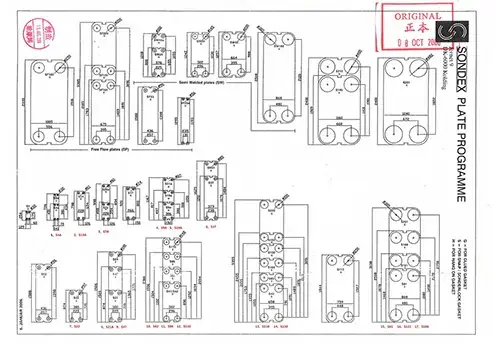

تتوفر المبادلات الحرارية الصفائحية القابلة للفك من IES بتصميمات متعددة للصفائح لتلبية متطلبات انتقال الحرارة المختلفة. تشمل مجموعة الصفائح أنماط تموج بزوايا كبيرة وزوايا صغيرة، بالإضافة إلى تصميمات الأخاديد الضحلة والعميقة والعميقة جدًا. ومن خلال الجمع بين أنماط الصفائح المختلفة وعمق القنوات، يمكن تكوين المبادل الحراري بقنوات ضيقة أو قنوات واسعة جدًا لتتناسب مع ظروف التدفق والمتطلبات الحرارية المختلفة.

نوفر مجموعة واسعة من أنواع الصفائح وعمق الأخاديد لإنشاء تكوينات مخصصة للمبادلات الحرارية الصفائحية لتناسب التطبيقات المختلفة. ويسمح تنوع تركيبات الصفائح بتحقيق توافق أفضل بين المبادل الحراري وظروف التشغيل الفعلية.

يساعد اختيار تكوين الصفائح المناسب على تحقيق أداء فعال في انتقال الحرارة مع تقليل تكلفة المعدات. كما يعمل على تحسين سرعة تدفق المائع بين الصفائح، مما يساعد على تقليل التآكل وتكوّن الترسبات الناتجة عن مناطق التدفق المنخفض.

تأسست مجموعة IES عام 1998، ويقع مقرها الرئيسي في هونغ كونغ. وبفضل المثابرة والالتزام بمفهوم "صناعة التميز"، شهدت IES تطورًا مستقرًا ونموًا مستمرًا منذ تأسيسها.
مع أكثر من 20 عامًا من الخبرة في مجال تصنيع المبادلات الحرارية، بالإضافة إلى تكامل أنظمة التحكم الآلي، تمتلك الشركة خبرات متقدمة تشمل البحث والتطوير، والتصنيع، والمبيعات، وخدمات ما بعد البيع، مما يتيح لنا تقديم تجربة متكاملة من المنتجات والخدمات لعملائنا.
نحن متخصصون في تصميم وتصنيع أنواع مختلفة من المبادلات الحرارية عالية الكفاءة، بالإضافة إلى المنتجات الموفرة للطاقة والصديقة للبيئة، بما يتوافق مع متطلبات واحتياجات السوق. تلتزم تصميماتنا ومنتجاتنا بمعايير ISO 3834 و BS PD 5500 وغيرها من المعايير الصناعية ذات الصلة.
