مبادل حراري تخزيني ذو الملف اللولبي، سخان مياه تخزيني

Storage Calorifier (Spiral Coil), Storage Water Heater

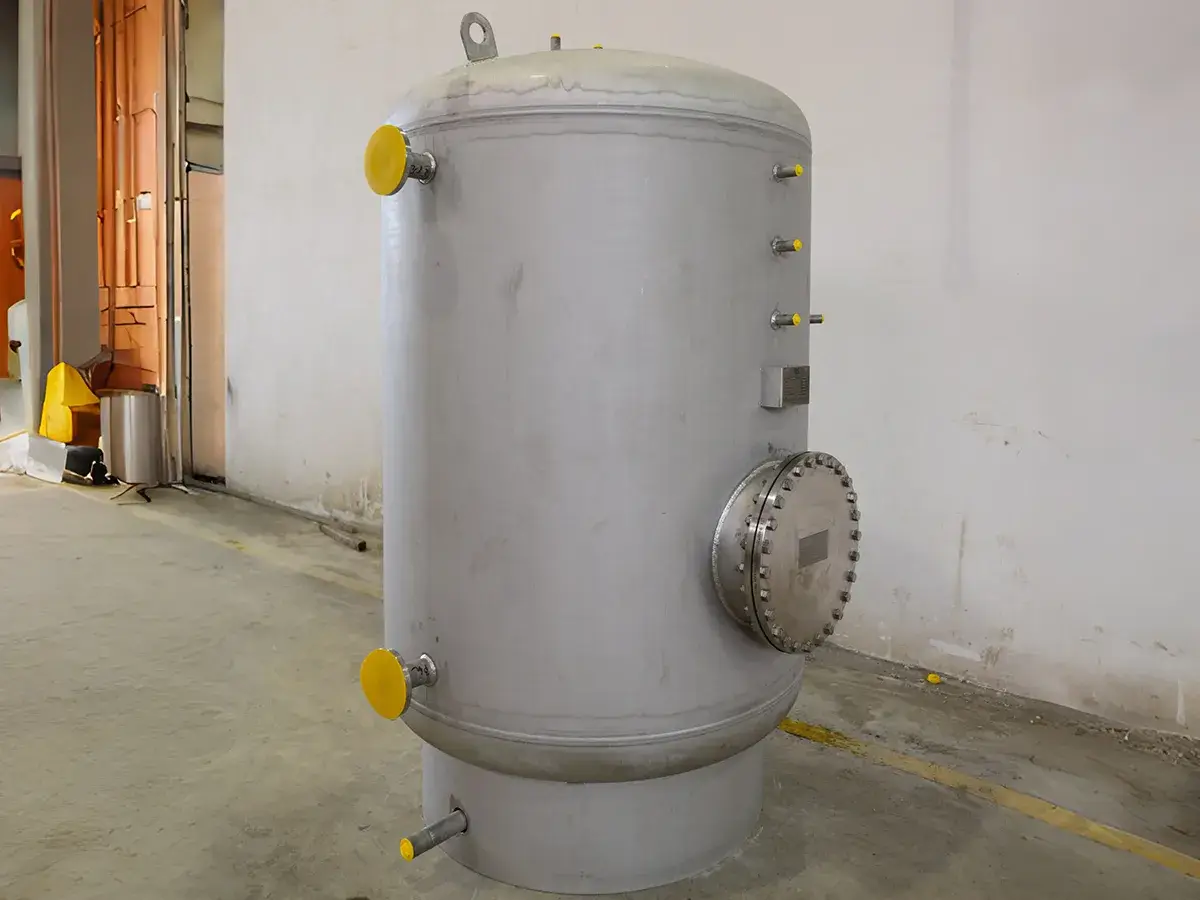

المبادل الحراري التخزيني ذو الملف اللولبي هو نظام غير مباشر لتسخين المياه يجمع بين مبادل حراري بملف عائم وهيكل خزان تخزين. يوفر تصميمه حلًا مدمجًا لتوفير المياه الساخنة مع تحكم مستقر في درجة الحرارة ومتطلبات صيانة أقل. ويُعد هيكل الملف العائم مناسبًا للمشروعات التي تتطلب سعة كبيرة لإمداد المياه الساخنة مع مواجهة تحديات مثل المياه العسرة، أو تكوّن الترسبات، أو محدودية المساحة في غرف المعدات.

طلب عرض السعر
المميزات

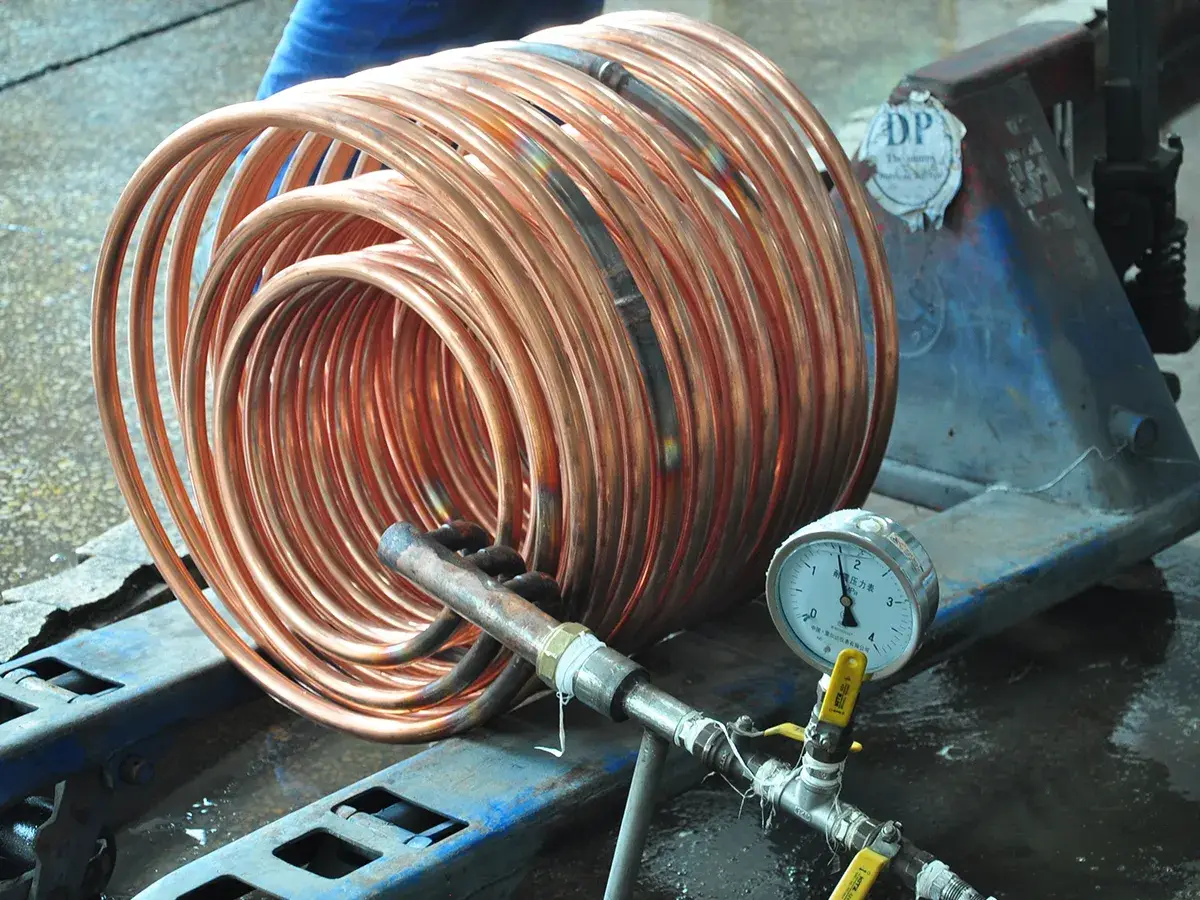

  • تصميم ملف عائم ذاتي التنظيف: يتمدد ملف نقل الحرارة وينكمش مع تغيرات درجة الحرارة، كما يستجيب لنبضات السائل أثناء التشغيل. وتولد هذه الحركة المرنة اهتزازات دقيقة مستمرة، مما يساعد على فصل الترسبات الصلبة والهشة عن سطح الملف ويقلل من الحاجة إلى التنظيف الكيميائي.
  • سهولة الصيانة وانخفاض تكلفة التشغيل: تستقر الترسبات المنفصلة في قاع الخزان. ولا تتطلب الصيانة الدورية سوى فتح منفذ التصريف للشطف، مما يبسّط إجراءات التنظيف ويقلل من أعمال الصيانة.
  • عزل فعال وخيارات متعددة للمواد: تعمل طبقة العزل القياسية من رغوة البولي يوريثان المرنة بسُمك 50 مم أو الألياف الزجاجية عالية الكثافة على تقليل فقدان الحرارة. وبالاقتران مع استخدام أنابيب من الفولاذ المقاوم للصدأ أو النحاس، تحافظ المعدات على أداء مستقر لتخزين المياه الساخنة وعلى الظروف الصحية.
  • معايير تصميم معتمدة: تم التصميم وفقًا لمعايير PED 97/23 و BS PD5500 و DIN4753 و GB150 و GB151.
نطاق التخصيص (المواصفات القابلة للتعديل)

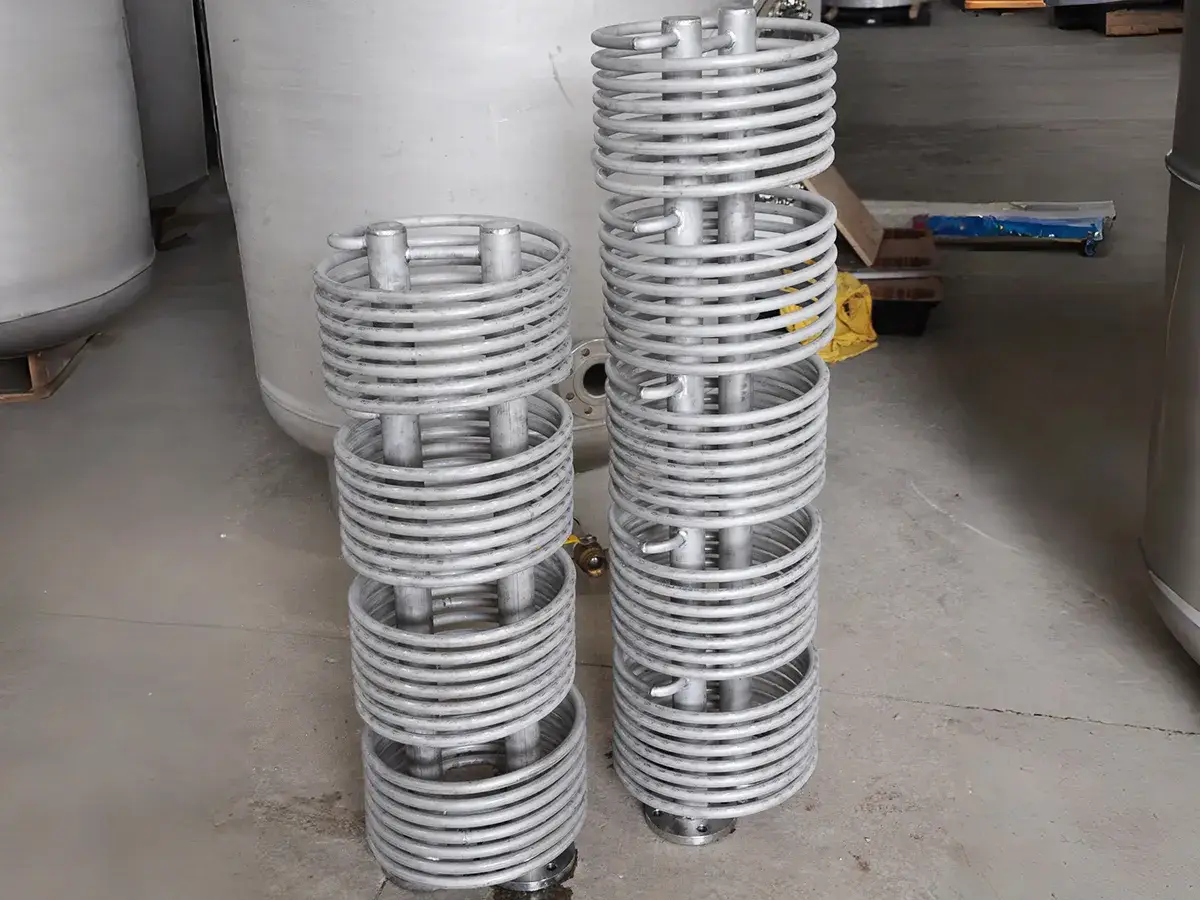

  • مواد أنابيب نقل الحرارة: النحاس، الفولاذ المقاوم للصدأ 304، الفولاذ المقاوم للصدأ 316، الفولاذ المقاوم للصدأ 316L، الفولاذ المقاوم للصدأ 316Ti، SU444
  • المواصفات الفنية:
      • تصنيف الضغط: يصل إلى 25 بار
      • سعة التخزين: من 100 لتر إلى 15,000 لتر
      • قدرة انتقال الحرارة: من 10 كيلوواط إلى 1,400 كيلوواط
  • خيارات العزل:
      • رغوة البولي يوريثان المرنة القياسية بسُمك 50 مم
      • عزل من الألياف الزجاجية بكثافة 32 كجم/م³
      • يتوفر عزل مخصص حسب الطلب
المواصفات

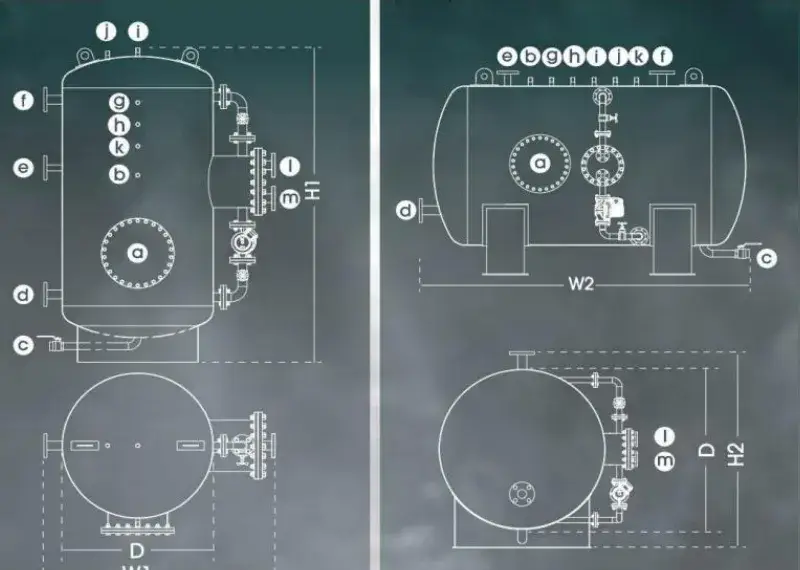

الطراز سعة التخزين القطر العرض الارتفاع الوزن الصافي قدرة التسخين (كيلوواط) مقاس التوصيل (مم)
D W1 W2 H1 H2 10بار 16بار D W1 W2 H1
لتر مم مم مم كجم الجانب الابتدائي: 80\60 درجة مئوية
الجانب الثانوي: 15\60 درجة مئوية		 فلنجة
ISC 200 500 740 1330 1330 840 80 110 14 32 32 25
500 650 890 1840 1850 990 110 150 35 40 40 25
750 750 990 2040 2040 1090 160 190 55 50 50 25
800 800 1040 1950 1940 1140 195 250 60 50 50 25
1000 900 1140 1940 1935 1240 245 330 70 50 50 25
1500 1000 1240 2290 2290 1340 350 440 105 50 50 25
2000 1100 1340 2500 2500 1440 460 550 140 50 50 32
2500 1300 1540 2310 2310 1640 550 700 175 50 50 32
3000 1300 1540 2680 2680 1640 680 920 210 50 50 32
4000 1300 1540 3440 3440 1640 900 1250 280 65 65 32
5000 1500 1740 3280 3280 1840 1200 1600 350 65 65 32
6000 1600 1840 3450 3450 1940 1470 2030 420 80 80 50
7000 1600 1840 3940 3940 1940 1830 2340 490 100 100 50
8000 1800 2040 3630 3630 2140 2000 2560 560 100 100 50
9000 1800 2040 4030 4030 2140 2160 2900 630 100 100 50
10000 2000 2240 3700 3700 2340 2230 3180 700 100 100 50
المواصفات

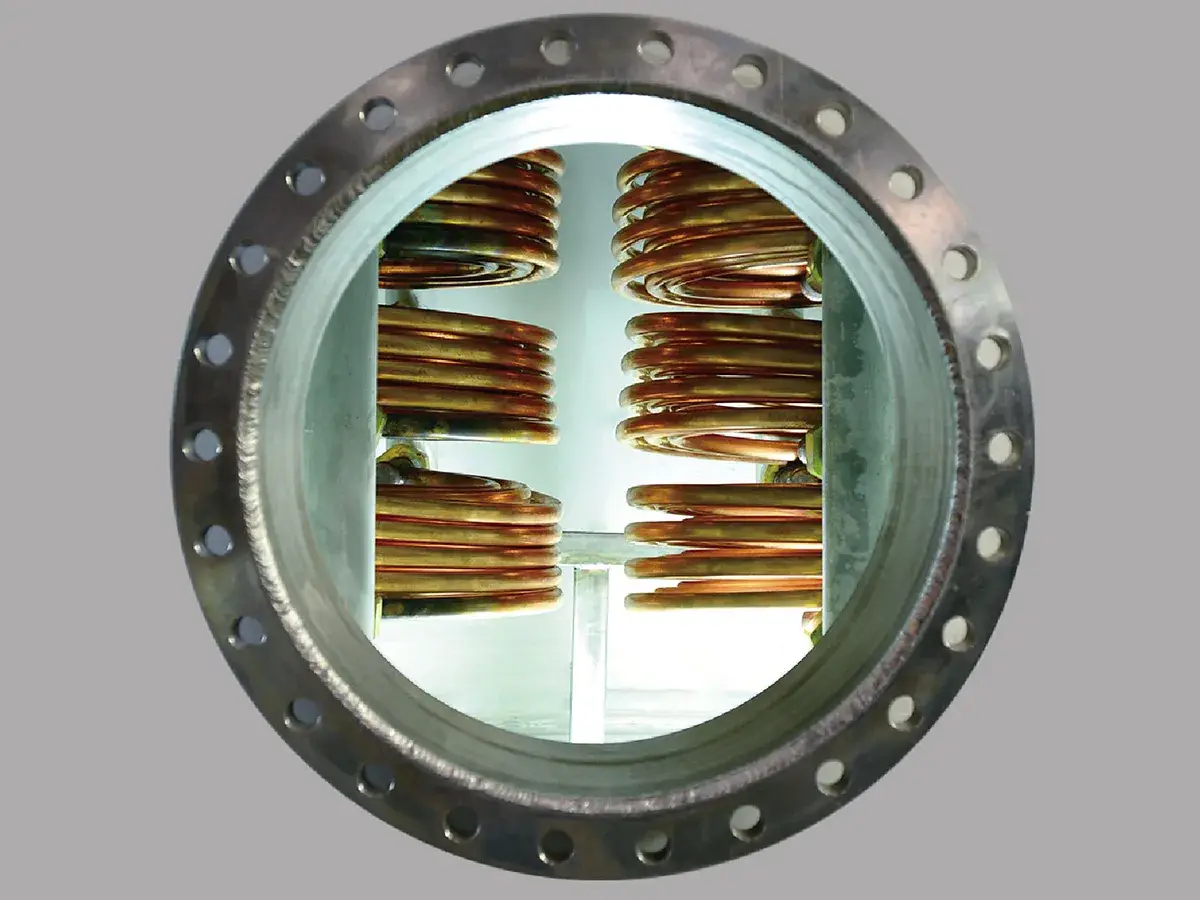

  • فتحة الفحص (فتحة تفتيش)
  • منفذ مستشعر درجة الحرارة
  • منفذ التصريف
  • مدخل المياه الباردة
  • خط الرجوع الثانوي
  • مخرج المياه الساخنة (سحب المياه الساخنة)
  • مقياس الضغط
  • مقياس درجة الحرارة
  • فتحة تنفيس الهواء
  • صمام الأمان
  • وصلة احتياطية
  • خط التدفق الابتدائي (مدخل البخار)
  • خط الرجوع الابتدائي (مخرج المكثفات)
