خزان تخزين الطاقة الحرارية (صهاريج تخزين الطاقة الحرارية للمياه الساخنة)
  • خزان تخزين الطاقة الحرارية (صهاريج تخزين الطاقة الحرارية للمياه الساخنة)
  • خزان تخزين الطاقة الحرارية (صهاريج تخزين الطاقة الحرارية للمياه الساخنة)
طلب عرض السعر خزان المياه الساخنة كتالوج

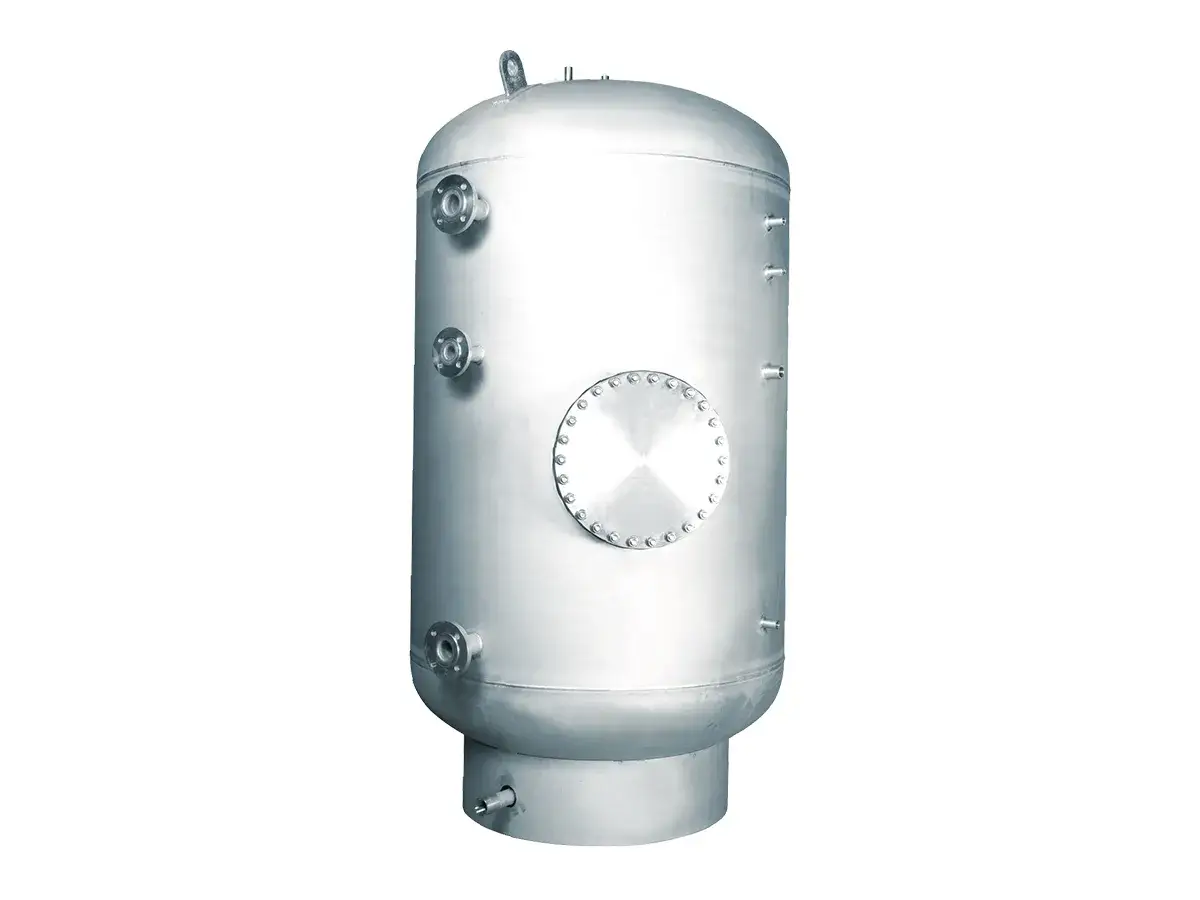

خزان تخزين الطاقة الحرارية (صهاريج تخزين الطاقة الحرارية للمياه الساخنة)

Thermal Energy Storage Tank (Hot Water TES Tank)

صُممت خزانات تخزين المياه الساخنة لتطبيقات المياه الساخنة ذات المعايير العالية التي تتطلب تحكمًا مستقرًا في درجة الحرارة وقدرة موثوقة على تخزين الطاقة الحرارية. تُستخدم الخزانات بشكل شائع في أنظمة التدفئة المركزية، وأنظمة المياه الساخنة المركزية، وأنظمة الغلايات، وأنظمة المضخات الحرارية، وأنظمة التسخين بالطاقة الشمسية، وأنظمة استعادة الحرارة المهدرة. يقوم النظام بتخزين الطاقة الحرارية من خلال تخزين كميات كبيرة من المياه الساخنة، ويوفر إمدادًا حراريًا مستقرًا خلال فترات تقلب الطلب.

يعمل خزان تخزين الطاقة الحرارية للمياه الساخنة اعتمادًا على الفرق الطبيعي بين كثافة المياه عند درجات حرارة مختلفة. أثناء عملية التخزين، يقوم موزع مصمم خصيصًا عند مدخل الخزان بتوزيع المياه بسلاسة داخل الخزان للحفاظ على ظروف تدفق مستقرة. يؤدي اختلاف درجة الحرارة بين المياه الساخنة والباردة إلى تكوين طبقات حرارية طبيعية داخل الخزان، حيث تبقى المياه الأكثر سخونة في الجزء العلوي، بينما تستقر المياه الأكثر برودة في الجزء السفلي. تتكون طبقة حرارية فاصلة واضحة بين منطقتي درجات الحرارة، مما يقلل من الاختلاط غير المرغوب فيه. وعند وجود طلب على المياه الساخنة، يسحب النظام المياه من منطقة درجة الحرارة المطلوبة داخل الخزان. ويحافظ على التوزيع الطبقي الحراري المستقر على ثبات درجة حرارة المياه عند المخرج ويحسن كفاءة عملية تخزين الطاقة الحرارية.

طلب عرض السعر خزان المياه الساخنة كتالوج
المميزات
  • تصميم صحي لتخزين المياه الساخنة: مناسب لتطبيقات مياه الشرب دون الحاجة إلى أقطاب الحماية من التآكل أو صمامات منع التفريغ.
  • تقنيات لحام متقدمة: تُستخدم تقنيات لحام عالية الجودة باستخدام أسلاك اللحام ذات قلب منصهر ولحام قوس البلازما في تصنيع الخزان.
  • معايير تصنيع معتمدة: مصمم وفقًا لمعايير BS PD5500 و DIN4753 و ISO 3834.
  • تصميم يسهل أعمال الصيانة: يتم توزيع فتحات الصيانة ومخارج التصريف القياسية وفقًا لمتطلبات التركيب. وقد صُممت فتحة الدخول بما يتيح سهولة الفحص والتنظيف الداخلي، بما في ذلك في غرف المعدات ذات المساحات المحدودة.
  • مراقبة درجة الحرارة والتكامل مع نظام إدارة المباني(BMS): يمكن تركيب عدة منافذ لمستشعرات درجة الحرارة على ارتفاعات مختلفة من الخزان. ويمكن ربط النظام بنظام إدارة المباني (BMS) لمراقبة التوزيع الطبقي لدرجات حرارة المياه وتنسيق تشغيل معدات مصادر الحرارة، مثل الغلايات والمضخات الحرارية.
نطاق التخصيص
  • خيارات العزل: عزل من رغوة البولي يوريثان المرنة بسُمك 50 مم، أو عزل من الألياف الزجاجية بكثافة 32 كجم/م³، مع إمكانية تصميم عزل مخصص وفقًا لمتطلبات العميل.
  • ضغط التشغيل: حتى 25 بار.
  • السعة التخزينية: من 100 إلى 15,000 لتر.
  • مادة الخزان: مصنوع بالكامل من الفولاذ المقاوم للصدأ الأوستنيتي 304 أو 316 أو 316L أو 316Ti.
المواصفات

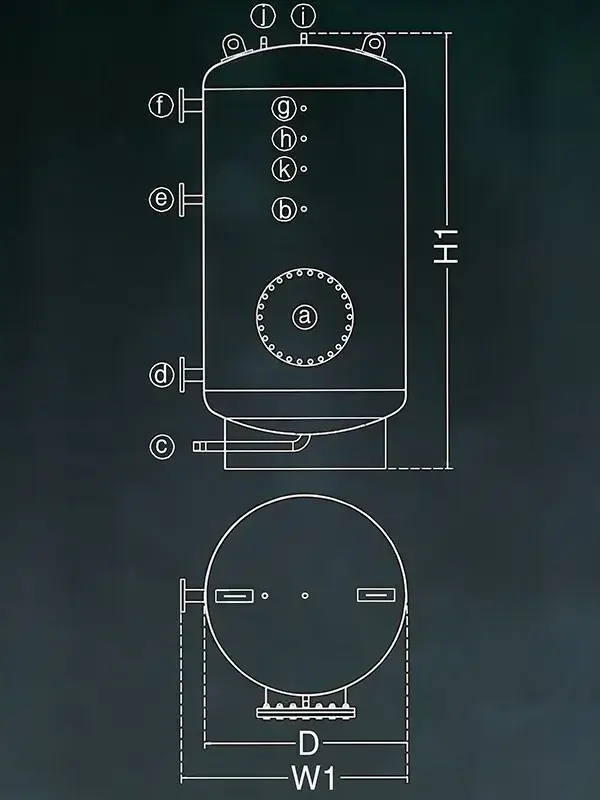

  • خزان رأسي لتخزين الطاقة الحراريةخزان رأسي لتخزين الطاقة الحرارية

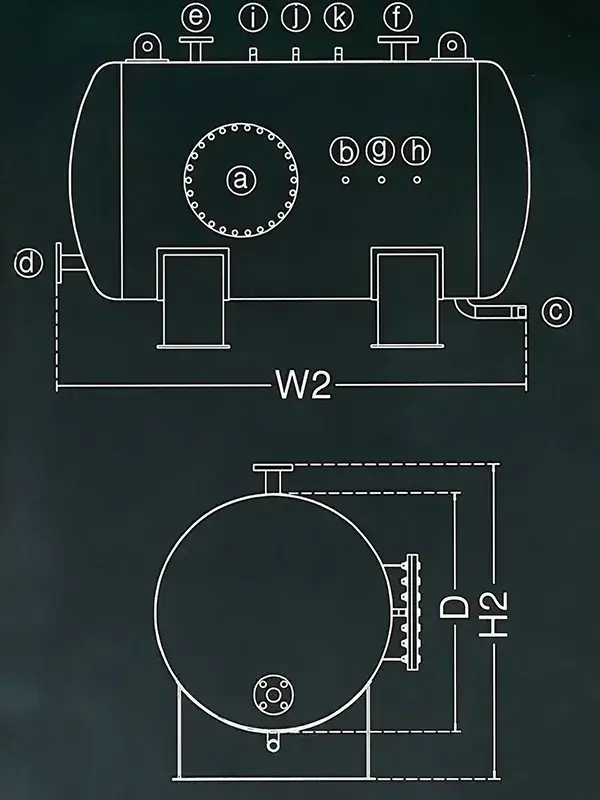

  • خزان أفقي تخزين الطاقة الحراريةخزان أفقي تخزين الطاقة الحرارية
  • فتحة الفحص والصيانة
  • منفذ مستشعر درجة الحرارة
  • منفذ التصريف
  • مدخل المياه الباردة
  • خط رجوع المياه (إعادة التدوير)
  • مخرج المياه الساخنة
  • مقياس الضغط
  • مقياس درجة الحرارة
  • صمام الأمان
  • فتحة التهوية
  • وصلة احتياطية
الطراز سعة التخزين القطر العرض الارتفاع الوزن الصافي الطراز
D W1 W2 H1 H2 10بار 16بار مدخل المياه مخرج المياه خط رجوع المياه
لتر مم مم مم كجم وصلة / فلنجة (مم)
IET 200 500 620 1210 1330 840 50 80 32 32 25
500 650 770 1720 1850 990 80 120 40 40 25
750 750 870 1920 2040 1090 130 160 50 50 25
800 800 920 1820 1940 1140 145 200 50 50 25
1000 900 1020 1820 1935 1240 195 280 50 50 25
1500 1000 1120 2170 2290 1340 280 370 50 50 25
2000 1100 1220 2380 2500 1440 390 480 50 50 32
2500 1300 1420 2190 2310 1640 480 630 50 50 32
3000 1300 1420 2560 2680 1640 580 820 50 50 32
4000 1300 1420 3320 3440 1640 800 1150 65 65 32
5000 1500 1620 3160 3280 1840 1050 1450 65 65 32
6000 1600 1720 3330 3450 1940 1320 1880 80 80 50
7000 1600 1720 3820 3940 1940 1650 2160 100 100 50
8000 1800 1920 3510 3630 2140 1820 2380 100 100 50
9000 1800 1920 3910 4030 2140 1910 2650 100 100 50
10000 2000 2120 3580 3700 2340 1980 2930 100 100 50
