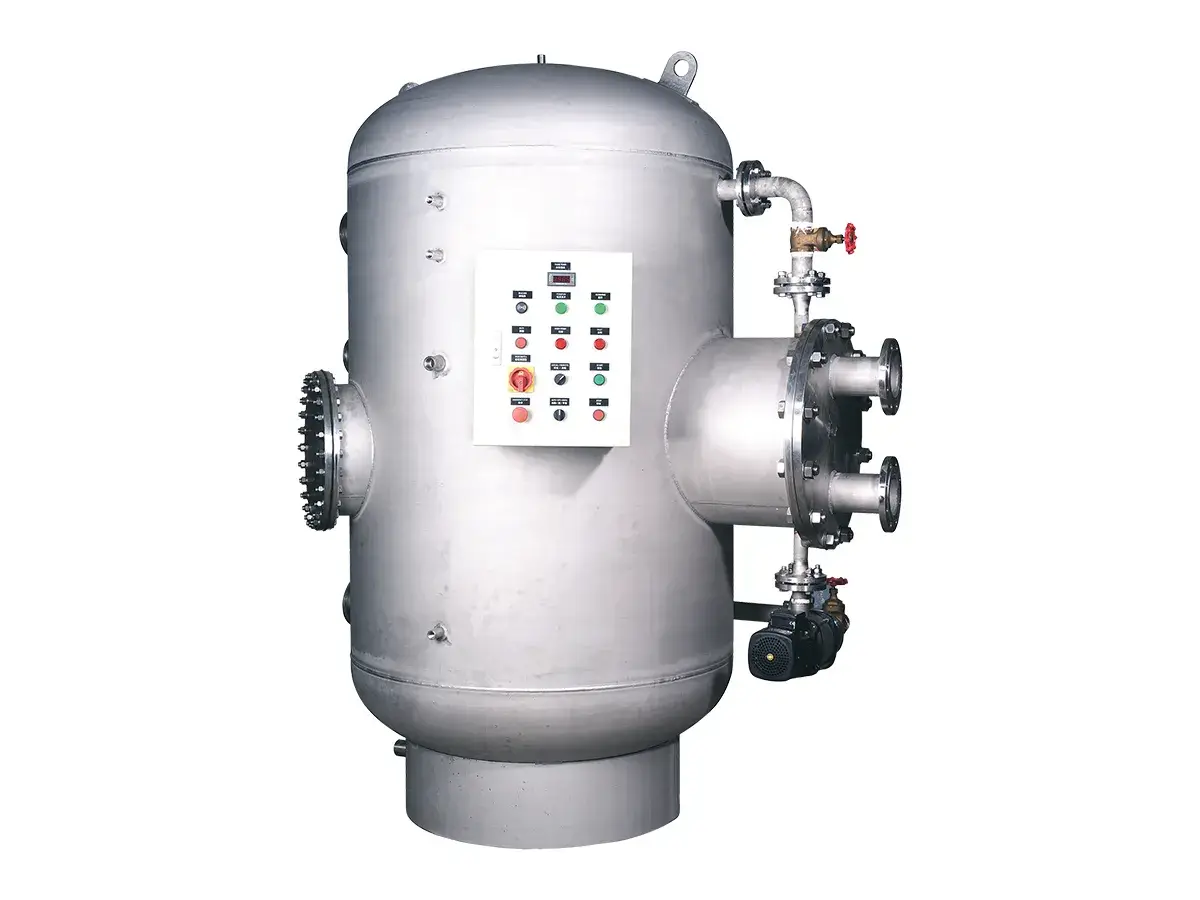

مبادل حراري شبه تخزيني، سخان مياه شبه تخزيني

Semi-Storage Calorifier, Semi-Storage Water Heater

يجمع المبادل الحراري شبه التخزيني بين كفاءة انتقال الحرارة العالية للمبادل الحراري الصفائحي، وبين مقاومة درجات الحرارة والضغط العالية، بالإضافة إلى قدرة التخزين الحراري التي تتميز بها المبادلات الحرارية التخزينية التقليدية. ويُستخدم على نطاق واسع في أنظمة المياه الساخنة المنزلية، وأنظمة التدفئة والتهوية وتكييف الهواء(HVAC)، وتطبيقات التدفئة الصناعية، كما أنه مناسب بشكل خاص للمشروعات التي تتطلب درجة حرارة مستقرة للمياه الساخنة وإمدادًا بكميات كبيرة من المياه الساخنة خلال فترات ذروة الطلب.

يدخل وسيط التسخين عالي الحرارة إلى المبادل الحراري الصفائحي المدمج داخل السخان الحراري شبه التخزيني. يعمل هيكل انتقال الحرارة الفعال للصفائح على تسخين المياه الباردة الداخلة بسرعة مع فرق منخفض في درجة الحرارة. بعد ذلك، يتم تخزين المياه المسخنة داخل الخزان المعزول، مما يتيح الاستفادة الكاملة بنسبة 100% من حجم التخزين. وخلال فترات الطلب المرتفع، مثل أوقات الذروة في الصباح والمساء، يتم توفير المياه الساخنة المخزنة مباشرة إلى النظام للحفاظ على درجة حرارة مستقرة وتدفق مستمر للمياه الساخنة.

يجمع نمط تشغيل السخان الحراري شبه التخزيني بين التبادل الحراري الفوري وقدرة التخزين الحراري، مما يساعد النظام على التعامل مع التغيرات في الطلب على المياه الساخنة مع الحفاظ على أداء مستقر وموثوق.

طلب عرض السعر
المميزات
  • فرق منخفض في متوسط درجة الحرارة اللوغاريتمي: متوسط فرق درجة الحرارة اللوغاريتمي (LMTD) ≤ 3 درجات مئوية لتحقيق كفاءة عالية في انتقال الحرارة.
  • تصميم صحي مع وظيفة التعقيم التلقائي: يتوافق مع متطلبات النظافة ذات الصلة، ويتضمن وظيفة التعقيم التلقائي.
  • الاستفادة بنسبة 100% من سعة التخزين: يتيح استخدام كامل حجم الخزان لتخزين المياه الساخنة. وبالمقارنة مع التصميمات التقليدية، يمكن للمعدات توفير سعة المياه الساخنة المطلوبة ضمن مساحة تركيب أصغر.

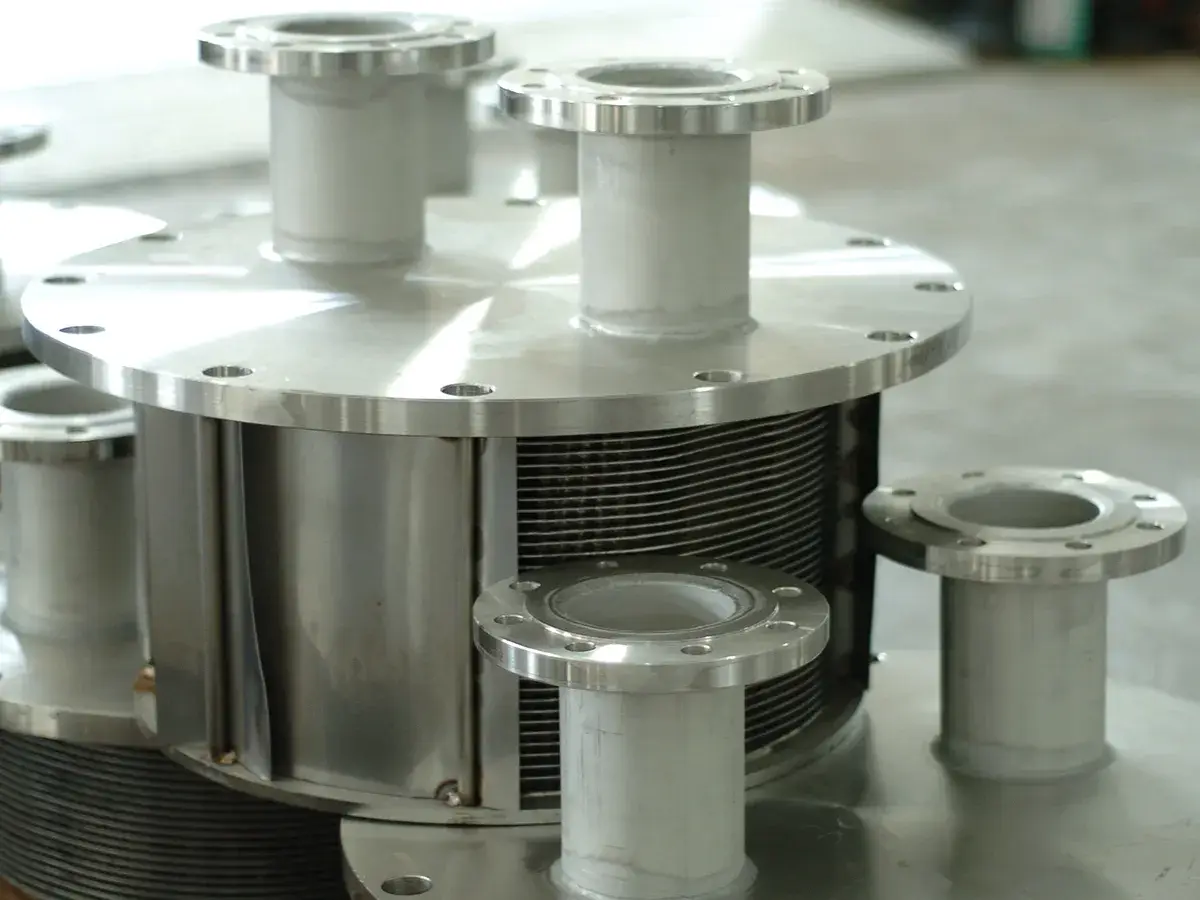

  • مبادل حراري صفائحي مدمج وملحوم بالليزر: يوفر المبادل الحراري الصفائحي المتكامل عالي الكفاءة انتقالًا فعالًا للحرارة داخل خزان التخزين.
  • نظام تحكم ذكي: تتحكم لوحة التحكم المدمجة في تشغيل المضخة ودرجة حرارة المياه. كما تتوفر إمكانية تبادل البيانات مع نظام إدارة المباني (BMS).
  • معايير تصميم معتمدة: تم التصميم وفقًا لمعايير PED 97/23 و BS PD5500 و DIN4753 و GB150 و GB151.
التخصيص
  • أقصى ضغط تشغيل: يصل إلى 25 بار
  • سعة التخزين: من 100 لتر إلى 15,000 لتر
  • المواد: الفولاذ المقاوم للصدأ 304 و 316 و 316L و 316Ti و 444
المواصفات
الطراز سعة التخزين القطر العرض الارتفاع الوزن الصافي قدرة التسخين (كيلوواط) مقاس التوصيل (مم)
D W1 W2 H1 H2 10بار 16بار ماء إلى ماء المدخل المخرج عودة
لتر مم مم مم كجم الجانب الابتدائي: 80\60 درجة مئوية
الجانب الثانوي: 15\60 درجة مئوية		 فلنجة
IHT 200 500 1070 1210 1330 840 200 230 25 32 32 25
500 650 1220 1720 1850 990 230 270 60 40 40 25
750 750 750 1920 2040 1090 280 310 80 50 50 25
800 800 800 1820 1940 1140 295 350 90 50 50 25
1000 900 900 1820 1935 1240 345 430 110 50 50 25
1500 1000 1000 2170 2290 1340 430 520 160 50 50 25
2000 1100 1100 2380 2500 1440 590 680 210 50 50 32
2500 1300 1300 2190 2310 1640 680 830 270 50 50 32
3000 1300 1300 2560 2680 1640 780 1020 320 50 50 32
4000 1300 1300 3320 3440 1640 1000 1350 420 65 65 32
5000 1500 1500 3160 3280 1840 1250 1650 530 65 65 32
6000 1600 1600 3330 3450 1940 1620 2180 630 80 80 50
7000 1600 1600 3820 3940 1940 1950 2460 740 100 100 50
8000 1800 1800 3510 3630 2140 2120 2680 840 100 100 50
9000 1800 1800 3910 4030 2140 2210 2950 940 100 100 50
10000 2000 2000 3580 3700 2340 2280 3230 1050 100 100 50

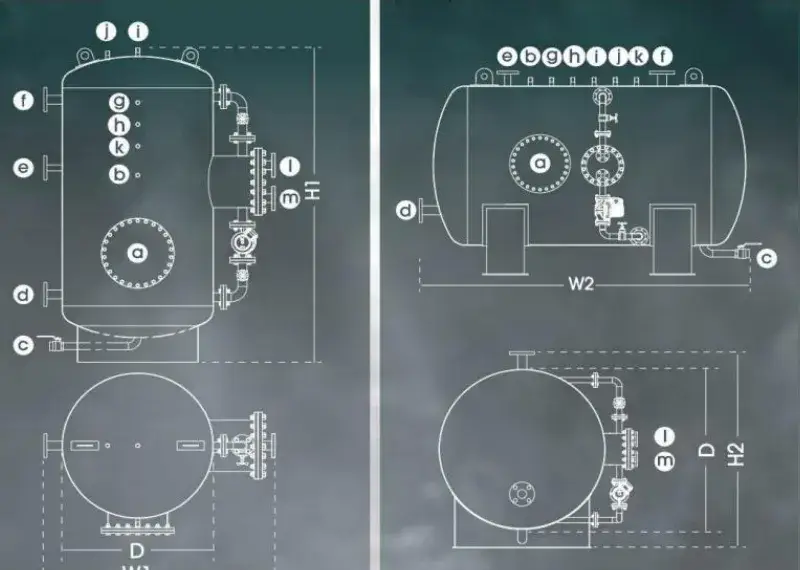

المواصفات
  • فتحة الفحص (فتحة تفتيش)
  • منفذ مستشعر درجة الحرارة
  • منفذ التصريف
  • مدخل المياه الباردة
  • خط الرجوع الثانوي
  • مخرج المياه الساخنة (سحب المياه الساخنة)
  • مقياس الضغط
  • مقياس درجة الحرارة
  • فتحة تنفيس الهواء
  • صمام الأمان
  • وصلة احتياطية
  • خط التدفق الابتدائي (مدخل البخار)
  • خط الرجوع الابتدائي (مخرج المكثفات)
