مبادل حراري تخزيني (حزمة أنابيب على شكلU)، سخان المياه التخزيني

Storage Calorifier (U-Tube Bundle), Storage Water Heater

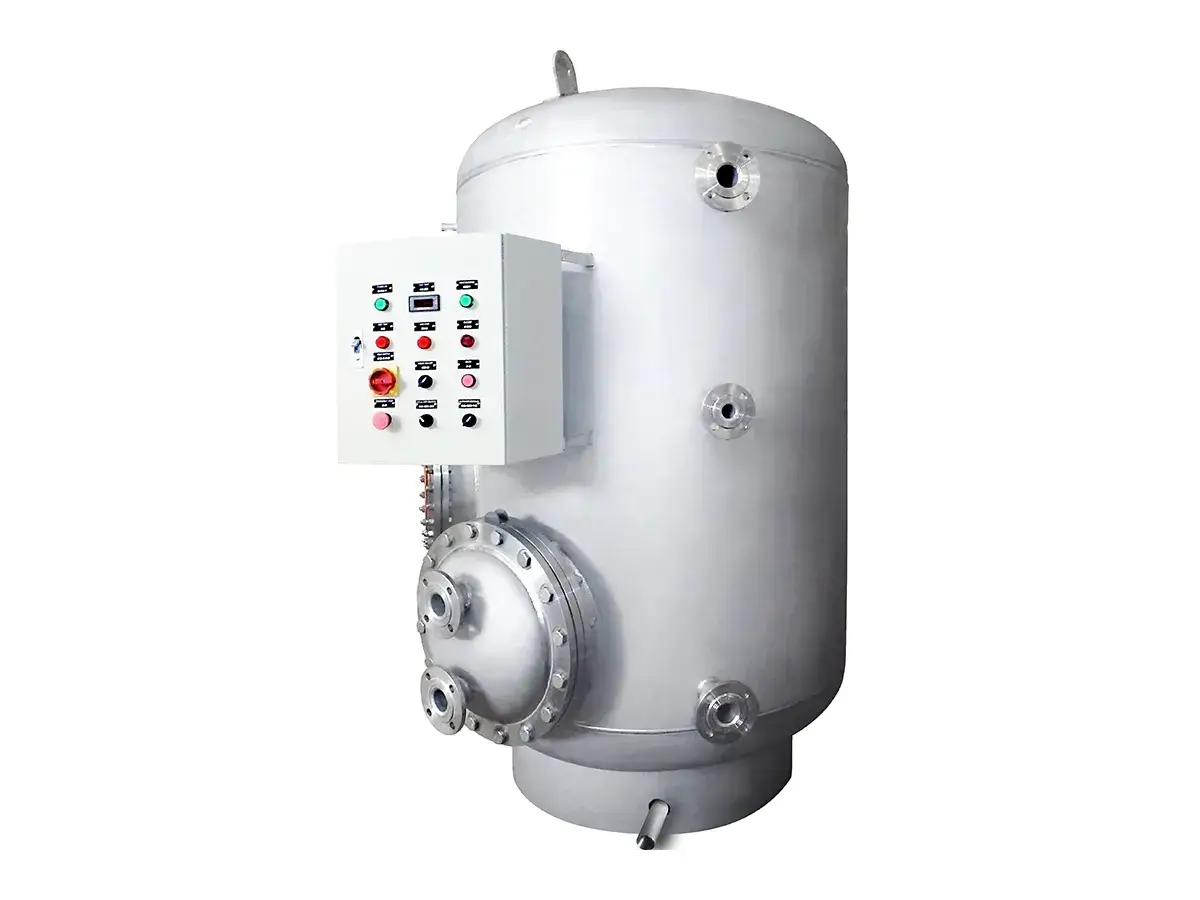

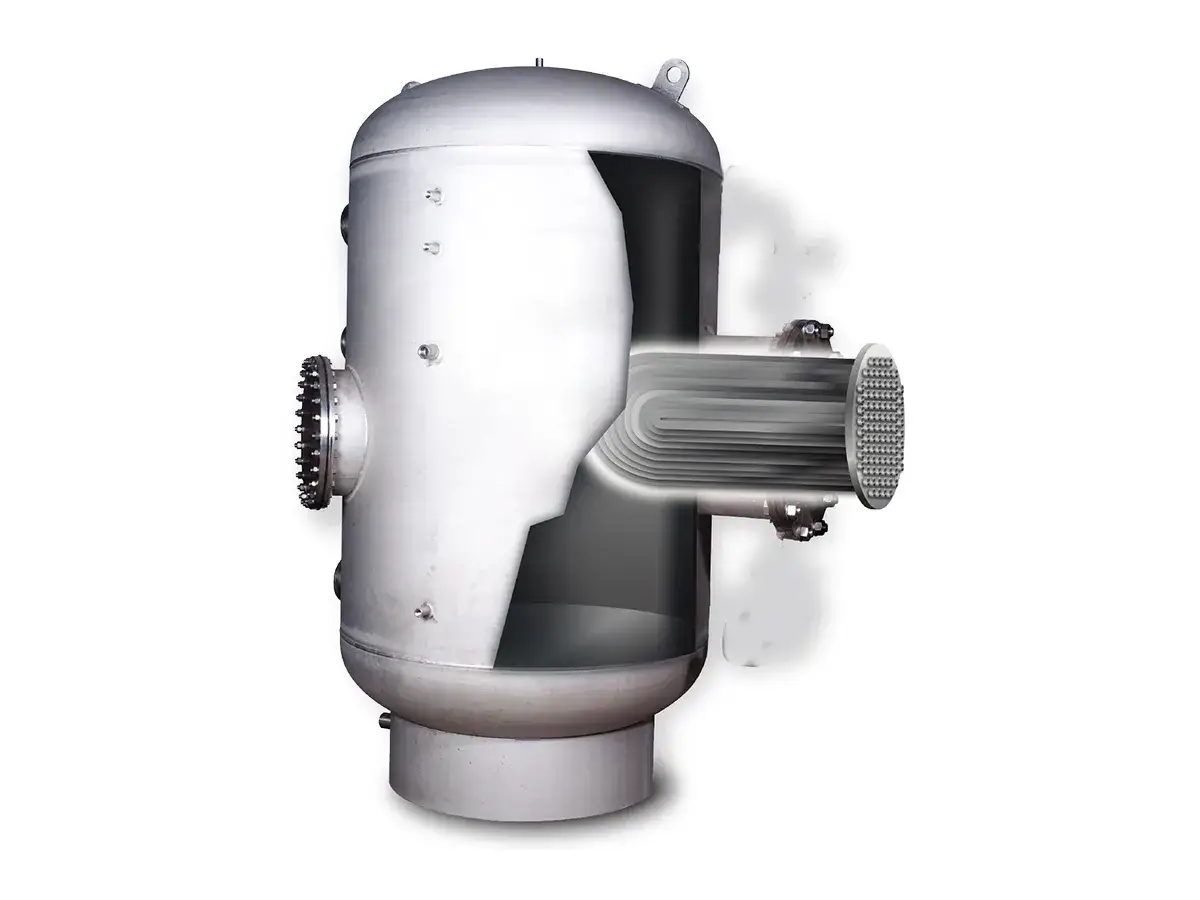

مبادل حراري تخزيني (حزمة أنابيب على شكل U) هو نظام تسخين غير مباشر يعمل على إنتاج المياه الساخنة من خلال التخزين الحراري. ويُستخدم عادةً مع الغلايات وغيرها من مصادر الحرارة ذات درجات الحرارة العالية. يستخدم سخان المياه التخزيني حزمة أنابيب قابلة للفك على شكل U مزودة بوصلات ذات فلنجات لتسهيل عمليات التركيب والصيانة والتنظيف. وهو مناسب لأنظمة المياه الساخنة المنزلية واسعة النطاق وأنظمة التدفئة المركزية التي تتطلب إمدادًا مستمرًا بالمياه الساخنة في ظل ظروف التشغيل الصعبة.

يدخل وسيط التسخين عالي الحرارة إلى حزمة الأنابيب على شكل U داخل المبادل الحراري وينقل الحرارة إلى المياه الباردة المحيطة بحزمة الأنابيب. ويتم تخزين المياه المسخنة داخل خزان كبير السعة مزود بطبقة عزل عالية الأداء بسُمك 50 مم لتقليل فقدان الحرارة. وخلال فترات ذروة الطلب على المياه، يتم توفير المياه الساخنة المخزنة مباشرة إلى النظام للحفاظ على استقرار درجة حرارة المياه. وتمتزج مياه الرجوع غير المستخدمة من نظام التدوير مع المياه الباردة الداخلة وتعود إلى قسم التسخين لإعادة تسخينها. تحافظ عملية التدوير هذه على التخزين الحراري وتدعم الإمداد المستمر بالمياه الساخنة للأنظمة واسعة النطاق.

طلب عرض السعر
المميزات

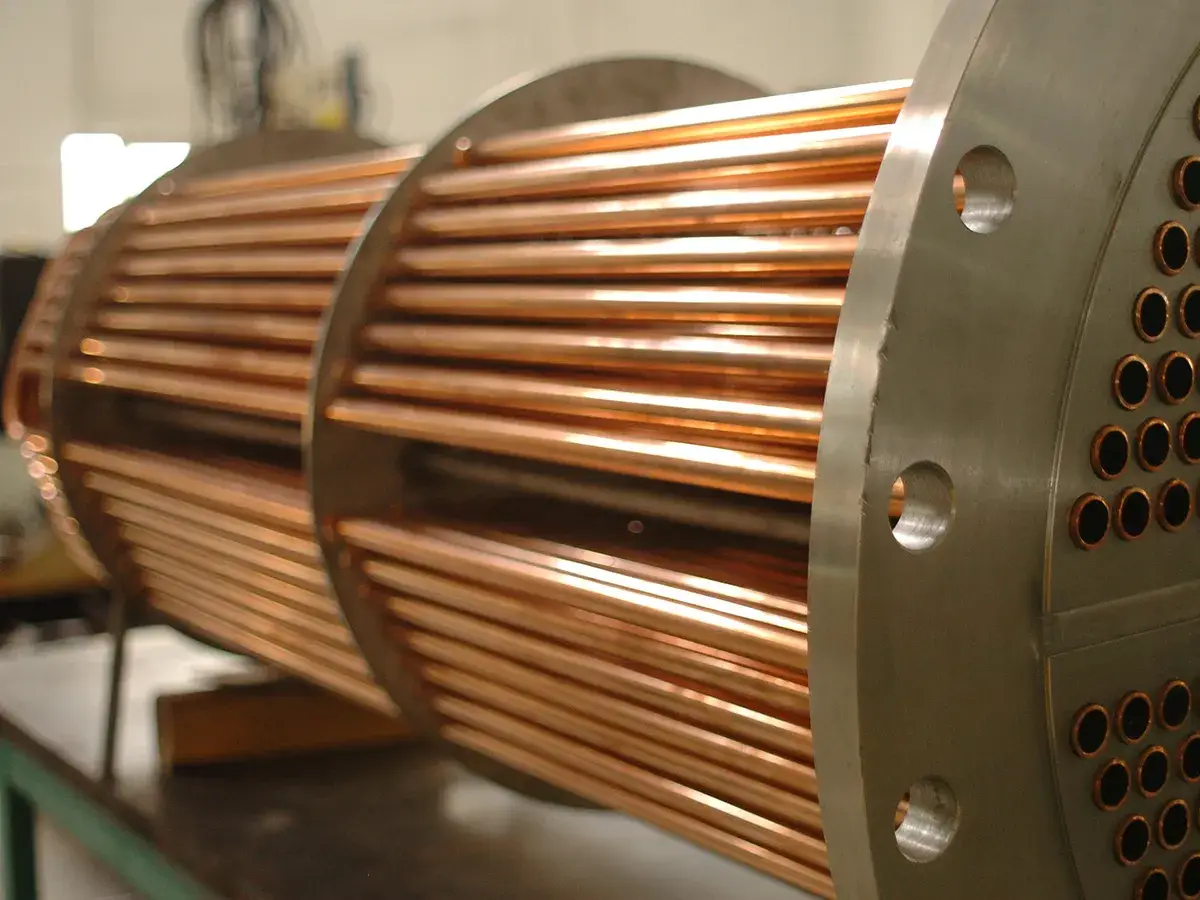

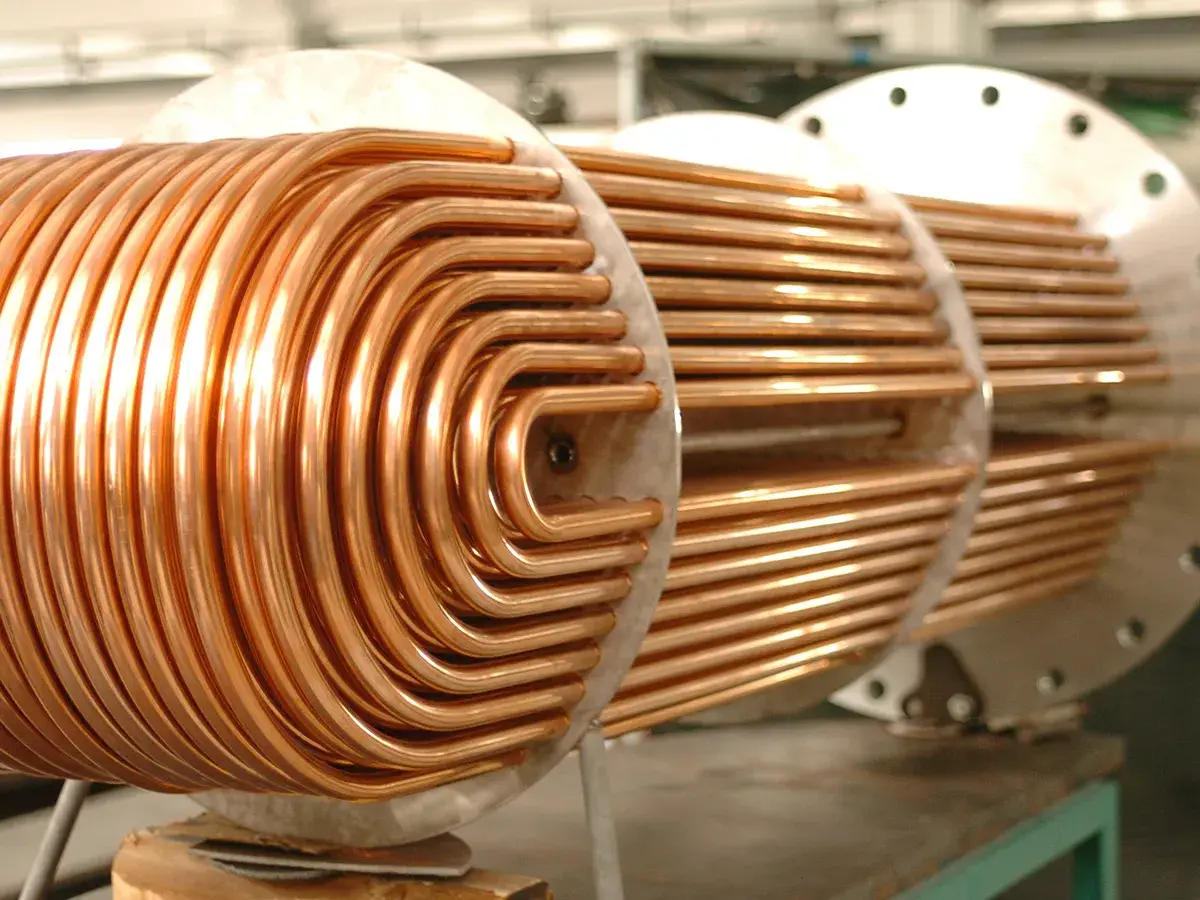

  • تصميم حزمة أنابيب قابلة للفك على(شكلU ): يمكن فك حزمة الأنابيب على (شكل U) والمتصلة بفلنجات كوحدة متكاملة، مما يسهّل عمليات التنظيف والصيانة من جانب الغلاف. كما أن التصميم مناسب لأعمال تجديد الأنظمة وتحديث المعدات.
  • عزل عالي الأداء: تشمل خيارات العزل القياسية رغوة البولي يوريثان المرنة بسُمك 50 مم أو عزل الألياف الزجاجية عالية الكثافة لتقليل فقدان الحرارة.
  • نظام حماية متكامل: يتضمن النظام وظيفة إنذار عند ارتفاع درجة الحرارة مرتبطة بصمام الأمان وصمام تنفيس الهواء لتعزيز السلامة أثناء التشغيل.
  • معايير تصميم معتمدة: تم التصميم وفقًا لمعايير PED 97/23 و BS PD5500 و DIN4753 و GB150 و GB151.
نطاق التخصيص
  • أقصى ضغط تشغيل: يصل إلى 25 بار
  • سعة التخزين: من 100 لتر إلى 15,000 لتر
  • قدرة انتقال الحرارة: من 10 كيلوواط إلى 1,000 كيلوواط
  • مواد أنابيب نقل الحرارة: النحاس، الفولاذ المقاوم للصدأ 304، الفولاذ المقاوم للصدأ 316، الفولاذ المقاوم للصدأ 316L، الفولاذ المقاوم للصدأ 316Ti، SU444
  • خيارات العزل: رغوة البولي يوريثان المرنة القياسية بسُمك 50 مم، أو عزل من الألياف الزجاجية بكثافة 32 كجم/م³، أو عزل مخصص حسب الطلب
المواصفات
الطراز سعة التخزين القطر العرض الارتفاع الوزن الصافي قدرة التسخين (كيلوواط) مقاس التوصيل (مم)
D W1 W2 H1 H2 10بار 16بار ماء إلى ماء W1 W2 H1
لتر مم مم مم كجم الجانب الابتدائي: 80\60 درجة مئوية
الجانب الثانوي: 15\60 درجة مئوية		 فلنجة
IBS 200 500 1020 1610 1330 840 180 210 25 32 32 25
500 650 1170 2120 1850 990 210 250 60 40 40 25
750 750 1270 2320 2040 1090 260 290 80 50 50 25
800 800 1320 2220 1940 1140 295 350 90 50 50 25
1000 900 1420 2220 1935 1240 345 430 110 50 50 25
1500 1000 1520 2570 2290 1340 430 520 160 50 50 25
2000 1100 1620 2780 2500 1440 620 710 210 50 50 32
2500 1300 1820 2590 2310 1640 710 860 270 50 50 32
3000 1300 1820 2960 2680 1640 840 1080 320 50 50 32
4000 1300 1820 3720 3440 1640 1060 1410 420 65 65 32
5000 1500 2020 3560 3280 1840 1310 1710 530 65 65 32
6000 1600 2120 3730 3450 1940 1620 2180 630 80 80 50
7000 1600 2120 4220 3940 1940 1950 2460 740 100 100 50
8000 1800 2320 3910 3630 2140 2170 2730 840 100 100 50
9000 1800 2320 4310 4030 2140 2260 3000 940 100 100 50
10000 2000 2520 3980 3700 2340 2430 3380 1050 100 100 50

ملاحظات

  • الأبعاد الموضحة أعلاه هي مواصفات المصنع القياسية. مع إمكانية تخصيص الأبعاد وفقًا لمتطلبات العميل.
  • تعتمد قدرة انتقال الحرارة الموضحة في الجدول على زمن تصميم لتسخين المياه المخزنة يبلغ 45 دقيقة، وهي مقدمة كمرجع فقط. ويجب أن يعتمد الاختيار الفعلي على ظروف التشغيل المحددة.

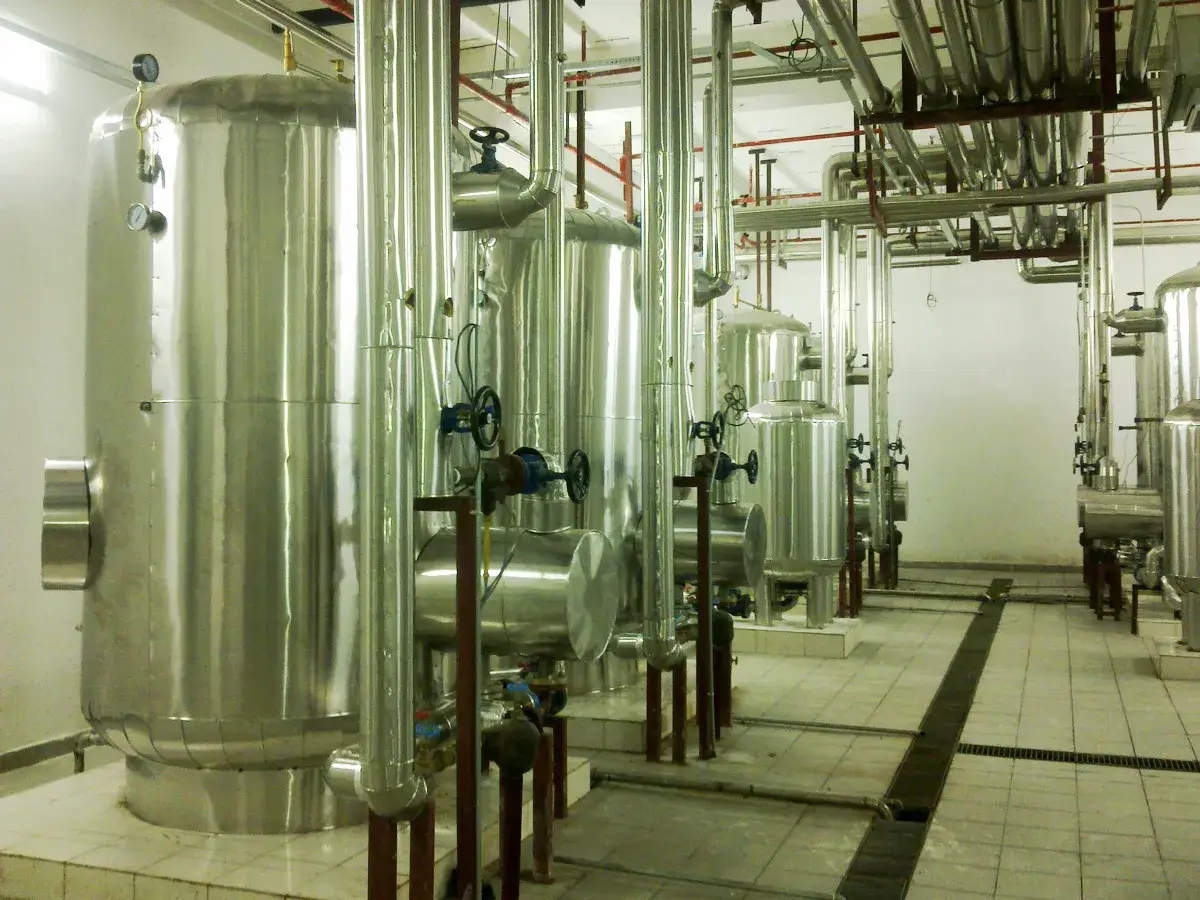

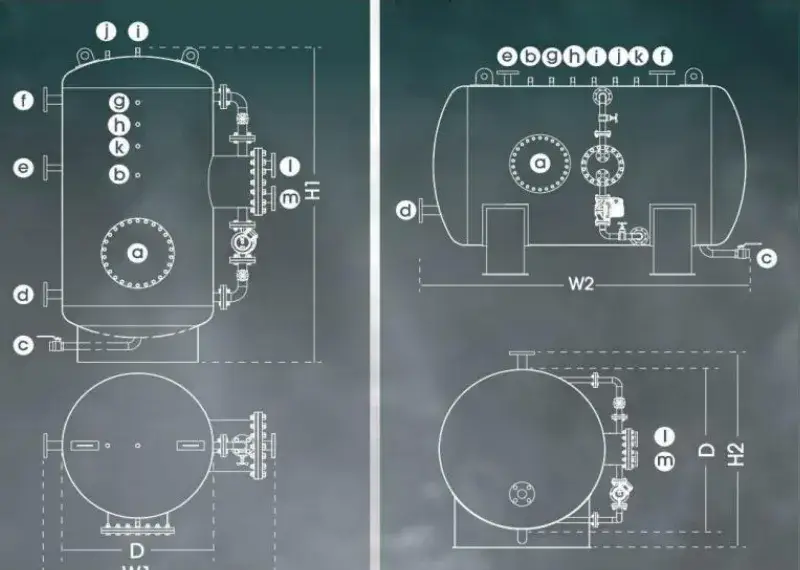

المواصفات
  • فتحة الفحص (فتحة تفتيش)
  • منفذ مستشعر درجة الحرارة
  • منفذ التصريف
  • مدخل المياه الباردة
  • خط الرجوع الثانوي
  • مخرج المياه الساخنة (سحب المياه الساخنة)
  • مقياس الضغط
  • مقياس درجة الحرارة
  • فتحة تنفيس الهواء
  • صمام الأمان
  • وصلة احتياطية
  • خط التدفق الابتدائي (مدخل البخار)
  • خط الرجوع الابتدائي (مخرج المكثفات)
